Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Посадочное место фланца или резьбы ТЭН печи полимеризации
- Сравните посадочное место и тип крепления: у ТЭН для печи полимеризации это фланец или резьбовой штуцер, как на вашей старой детали.
- Форма оребрения (если есть в названии) должна совпадать: гладкий, спиральный, ленточный. Убедитесь, что шаг и профиль ребра идентичны.
- Длина трубки и расстояние между осями выводов (по центрам) сверьте с вашим образцом.
- Количество и расположение контактных стержней (выводов) должно быть таким же.
- Мощность и напряжение указаны в названии модели. Если на старой детали маркировка стерлась, сообщите параметры питания печи.
Фото крепления и выводов старого ТЭН для печи
- Фото старого ТЭН с двух сторон, включая крепление и выводы.
- Длину трубки (по прямой, без учёта изгибов, если он прямой) и диаметр.
- Если ТЭН с ребрами: количество ребер, их высоту и толщину.
- Тип и размер крепления (фланец, резьба, хомут) с фото или эскизом.
- Напряжение и мощность, если они известны, или режим работы печи (температура, время цикла).
- Материал оболочки (нержавейка, сталь) укажите, если знаете, иначе мы подберем по среде и температуре.
Изменим длину, мощность или напряжение трубки под заказ
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления, материал оболочки под вашу среду (агрессивная среда, высокая температура). Изменяем шаг и профиль ребер для другой теплоотдачи.

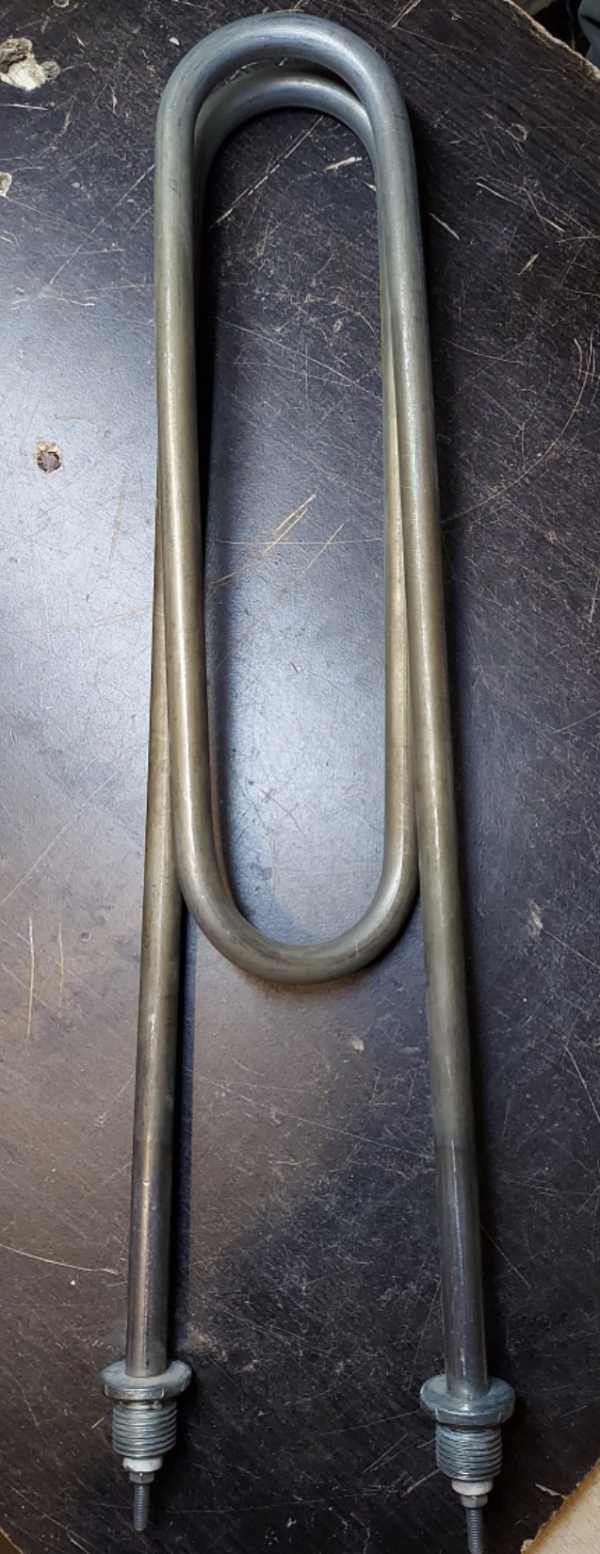

Где применяют ТЭН для печи полимеризации
Такие нагреватели ставят в камеры полимеризации порошковой покраски. В этом оборудовании ТЭНы находятся в отдельном тепловом блоке, пристыкованном к камере снаружи, либо монтируются в боковых стенках камеры с теплоотражающими экранами.
Вопросы
У меня другое напряжение, чем указано в названии. Вы сделаете ТЭН под 380 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.
Можно изменить длину трубки, чтобы подогнать под мою печь?
Да, сделаем по вашему размеру. Приложите чертеж или фото с замерами длины и расстояния между креплениями.
У меня агрессивная среда в печи (кислоты, щелочи). Вы сделаете из другого материала?
Да, сделаем из нержавейки или другого сплава под вашу среду. Сообщите состав среды и температуру.
Крепление на моем ТЭН нестандартное (не фланец и не резьба). Вы сможете повторить?
Да, сделаем по вашему образцу. Пришлите фото крепления и его размеры (диаметр, толщина, отверстия).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
