Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

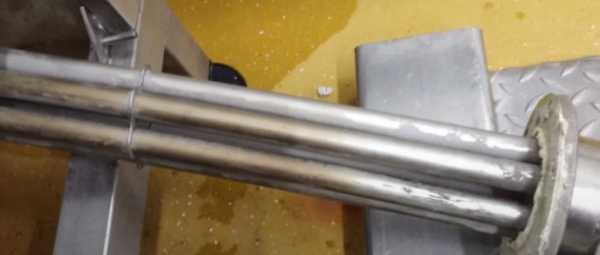

Сверить конфигурацию пучка блока ТЭН для ножемойки
- Сравните количество и взаимное расположение трубчатых элементов в пучке, а также наличие проволочной стяжки между ними.
- Проверьте диаметр и разболтовку отверстий на круглом фланце крепления.
- Убедитесь, что подходят длина и форма выводов (штыри, резьба под гайку, клеммы).
- Сверьте габаритную длину блока (размер от фланца до конца труб) и общую мощность, указанную в маркировке старого ТЭНа.
Прислать маркировку с корпуса старого блока ТЭН
- Маркировку старого блока ТЭН (все цифры и буквы на корпусе или фланце).
- Чертеж или эскиз с размерами фланца (диаметр, межцентровое расстояние отверстий) и общей длиной труб.
- Фото старого нагревателя в сборе: вид на фланец, расположение выводов, стяжку.
- Схему подключения или фото клеммной колодки ножемойки.
- Рабочее напряжение и требуемую мощность, если отличаются от исходных.
Заказать блок ТЭН с другой мощностью или длиной труб
По заказу меняем мощность, рабочее напряжение, длину труб, материал оболочки (для агрессивной среды или пищевого контакта). Делаем по образцу, фото или чертежу, подгоняя крепление и расположение выводов под конкретную модель ножемойки.
Применение: ТЭН на ножемойку
Такие нагреватели ставят в электрокотлах отопления, промышленных электроводонагревателях и бойлерах для систем горячего водоснабжения. Блок ТЭН вкручивается в бак или корпус оборудования через резьбовое соединение и обеспечивает нагрев воды или технологических жидкостей.
Вопросы
Нужен блок с таким же фланцем, но на другое напряжение, сделаете?
Да, сделаем. Пришлите желаемое напряжение, мощность и фото старого фланца с размерами.
Можно изменить длину труб, чтобы нагреватель глубже входил в моечную ванну?
Да, изменим длину под вашу задачу. Приложите к заказу чертеж или максимальную глубину погружения.
У меня агрессивная моющая среда, подойдет ли обычная сталь?
По заказу изготовим блок из нержавеющей стали. Укажите в комментарии материал оболочки и пришлите фото старого образца.
Фланец крепится на четыре шпильки, а у меня другое межцентровое расстояние. Сделаете переделку?
Да, изготовим фланец с вашими размерами отверстий. Приложите эскиз или шаблон с межцентровым расстоянием.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
