Тэн патронного типа

Патронный ТЭН трубчатого типа для установки в глухие отверстия деталей и узлов, где нужен локальный нагрев металла. Применяется в прессформах, литейных формах, плитах, зонах нагрева экструдеров, термопластавтоматов и других компактных узлах с ограниченным местом под нагреватель.

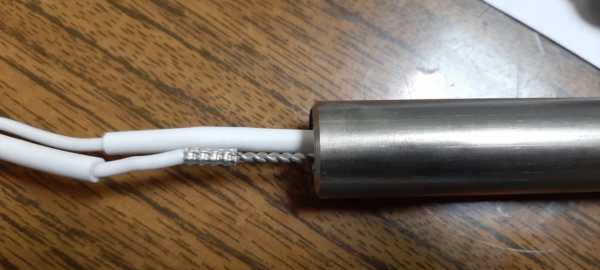

Корпус цилиндрический, прямой, без изгибов и фланца. Контактные выводы выведены с одной стороны в виде гибких проводов в термостойкой изоляции с металлической оплеткой в месте выхода из корпуса. Такое исполнение удобно на подвижных зонах станков и в оборудовании с вибрациями, где жесткие шпильки быстро разбалтываются или обгорают. Вторая сторона ТЭНа заглушена и герметично заварена.

Оболочка выполняется из нержавеющей или легированной стали с полированной поверхностью, что улучшает посадку в отверстии и теплопередачу к металлу детали. Внутри корпуса размещена нихромовая спираль с высоким удельным сопротивлением в магнезиальной или периклазовой засыпке с высокой плотностью прессования. Это дает повышенную удельную мощность на поверхности и стабильную изоляцию при высоких температурах.

ТЭН изготавливается под посадочный размер отверстия с минимальным монтажным зазором, что уменьшает тепловое сопротивление и снижает риск перегрева спирали. Возможны варианты исполнения по длине, диаметру, напряжению (12-380 В), мощности и типу выводов, в том числе с установкой термопары в корпус. Изготавливаем патронные ТЭНы по чертежу клиента за 3 дня от 1 штуки.
