Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 430 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

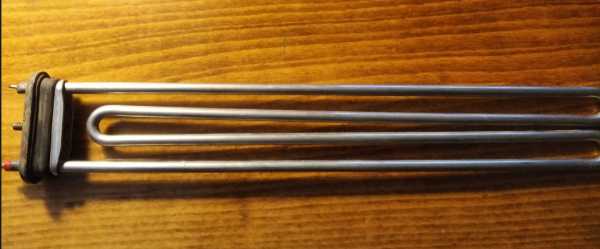

В названии зафиксированы мощность 4 кВт, напряжение 400 В, материал оболочки нержавеющая сталь и длина в пределах 420-430 мм. Из этого следуют расчётные параметры: ток 10 А и сопротивление 40 Ом. Но для точного повторения изделия этого мало.
- Не хватает диаметра трубки оболочки.
- Не хватает длины контактных стержней и длины холодной зоны.
- Не хватает формы (прямой или гнутый) и радиуса изгиба.
- Не хватает типа крепления, резьбы или клемм.
По названию можно рассчитать электрику, но геометрию задаёт только чертёж.
Без чертежа мы сделаем только прямой ТЭН с открытыми концами, а не тот, что нужен.
Одна сильная мысль: Из названия известны 4 параметра, остальные определяет эскиз.
Среда и материал оболочки: вода, воздух, масло
Нержавеющая сталь в каталогах производителей считается универсальным материалом для агрессивных жидкостей и высокотемпературного воздуха. Но по одному названию нельзя понять, для какой именно среды предназначен этот ТЭН. Для воды, масла и воздуха предельно допустимая мощность нагрева разная, поэтому среда напрямую влияет на ресурс.
Если планируется работа в воде, уточните состав и кислотность. Для воздуха важна температура и подвижность потока. Для масла - тип и рабочая температура. Без этой информации мы не сможем подтвердить, что нержавеющая сталь подойдёт именно под вашу задачу.
Форма и гибка: как передать форму и радиус
Любая гибка ТЭН выполняется по чертежу или образцу. Чтобы повторить изгиб, нужно знать диаметр оправки и расстояния до начала изгиба. Контактные стержни должны выходить на прямом участке, иначе возможен перегрев выводов.
- Начертите эскиз с габаритными размерами.
- Укажите радиус изгиба и длину каждой ветви.
- Если есть образец - передайте его нам.
- При наличии крепёжной резьбы укажите её параметры.
Для гибки важна не только форма, но и положение контактных стержней относительно изгиба.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Рабочее напряжение 400 В, ток 10 А, сопротивление 40 Ом. Это расчётные величины, которые должен показать мультиметр при проверке холодного ТЭН. Подключать такой нагреватель можно только к сети с соответствующим напряжением и защитой.
Ток 10 А получен по закону Ома, поэтому при проверке сопротивление должно быть близко к 40 Ом.
Не пытайтесь включать ТЭН на другое напряжение без пересчёта мощности - это изменит нагрев и может вывести его из строя. Если нужна схема подключения, сообщите тип сети (однофазная или трёхфазная).
Что прислать
Для точного изготовления нам достаточно одного из вариантов:
- Чертёж с размерами и допусками.
- Эскиз с подписанными размерами.
- Образец ТЭН (для копирования геометрии).
Если нужна нестандартная резьба, укажите её тип и размер. Для среды - добавьте информацию о температуре и составе. Всё это можно прислать в произвольной форме, дальше мы разберёмся.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры) - элемент монтируется в бак через боковой или нижний фланец. Также они используются в проточных водонагревателях, где размещаются в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы, но нужно прислать чертёж или указать стандарт.
Как измерить развёрнутую длину?
Разверните ТЭН на прямой участок и измерьте по оси трубки, учитывая все изгибы. Лучше всего сделать это по образцу или по чертежу.
Можно ли нержавейку?
Да, в названии указана нержавеющая сталь, но для уточнения материала сообщите среду и температуру.
Можно ли поставить в другую среду?
Это возможно, но нужно сообщить среду, так как от неё зависит допустимая мощность нагрева. По заказу изменим конструкцию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
