Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей старой деталью
- Форма: проверьте, что старая деталь тоже U-образная, а не прямая или W-образная.
- Крепление: убедитесь, что на вашей детали есть два уплотнительных буртика и резьбовая часть на выводах с гайками.
- Выводы: у вашей детали должны быть два контактных стержня, а не один или три.

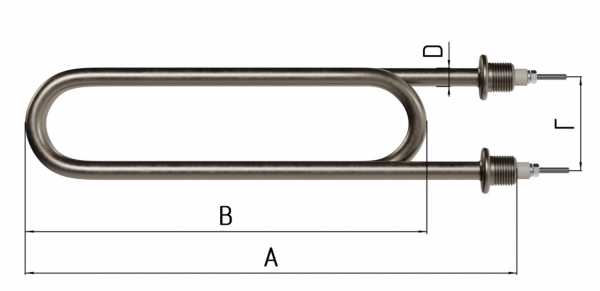

- Длина и диаметр трубки: сравните габаритную длину (размеры A, B) и высоту выводов (Г) с вашей деталью, а также диаметр трубки (D).
- Мощность и напряжение: эти параметры указаны в маркировке корпуса, сверите их.
Что прислать для заказа этого нагревателя
- Фото сломанной детали с чётким видом формы, выводов и крепления.
- Размеры: длину A, B, высоту Г и диаметр D вашей детали в миллиметрах.
- Маркировку на корпусе: буквенные и цифровые коды, если они есть.
- Напряжение и мощность, которые были на старой детали.
- Описание среды, где работал нагреватель (сухая, влажная, агрессивная), если оно известно.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину рабочего участка, высоту выводов, мощность и напряжение под вашу задачу. Также можем изготовить с другим материалом оболочки для вашей среды.
Где применяют такие нагреватели
Такие нагреватели ставят в камерах полимеризации порошковой покраски. В этом оборудовании нагреватель расположен в отдельном тепловом блоке, пристыкованном к камере снаружи, или в боковых стенках камеры с теплоотражающими экранами.
Вопросы
У меня другое напряжение, чем в маркировке на фото. Вы сделаете?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото и размеры вашей старой детали.
Моя деталь с такой же формой, но короче. Вы можете повторить мою длину?
Да, сделаем. Пришлите размеры A, B и Г вашей детали.
Мне нужен этот нагреватель, но для агрессивной среды. Вы можете сменить материал оболочки?
Да, сделаем. Укажите среду при заказе и пришлите фото старой детали.
У меня старая деталь с другой резьбой на выводах. Вы сделаете такую же?
Да, сделаем. Приложите фото резьбы и укажите её шаг или тип гайки.
