Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка с оригиналом по форме и типу блока ТЭН
- Форма и тип
Ваш нагреватель состоит из нескольких прямых трубчатых элементов на общем фланце? Убедитесь, что это блок ТЭН, а не одиночный или изогнутый.
- Крепление
Посмотрите на фланец: он резьбовой, с шестигранной частью под ключ? Сравните способ фиксации с вашей старой деталью.
- Выводы
Подключение выполнено резьбовыми шпильками на керамических изоляторах? Проверьте количество шпилек и расстояние между ними.
- Присоединительные размеры
Сверьте наружный диаметр фланца, шаг резьбы и общую длину блока от торца до торца. Все цифры берите со старой детали.
- Мощность и напряжение
Данные указаны в маркировке на корпусе или в паспорте. Сопоставьте их с параметрами вашей сети.

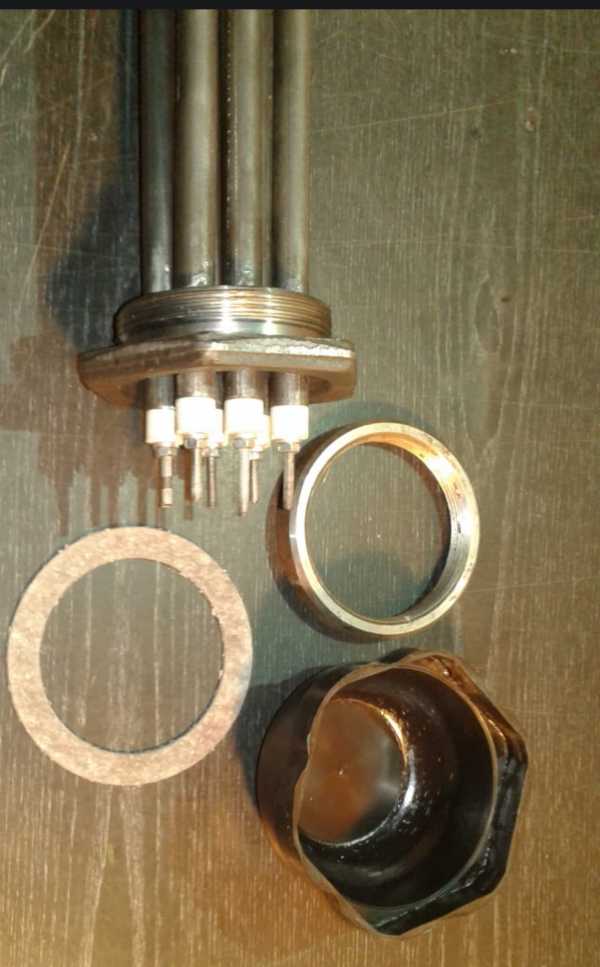

Фото старого блока ТЭН для подбора аналога
- Фото старого нагревателя с разных сторон (общий вид, фланец, выводы).
- Фото шильдика или маркировки с мощностью, напряжением, буквенными кодами.
- Чертеж с размерами: диаметр фланца, шаг резьбы, длина трубки, межосевые расстояния выводов.
- Образец детали (если есть возможность отправить курьером).
- Описание среды (вода, масло, агрессивная жидкость) и рабочей температуры.
- Фото уплотнительной прокладки и способа крепления (гайка, колпак).
Изготовим блок ТЭН под ваш образец, чертёж или параметры
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубок, материал оболочки, тип и расположение выводов, диаметр и шаг резьбы фланца.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления, промышленных электроводонагревателях и бойлерах для котельных. В электрокотле блок ТЭН вкручен в бак котла через резьбовое фланцевое соединение. В промышленном электроводонагревателе блок ТЭН вкручен в бак или котёл через резьбовой фланец с выносным блоком управления. В бойлере блок ТЭН с термостатом вкручен в бак через резьбовой штуцер.
Вопросы
Нужен блок ТЭН с другим напряжением (например 380 В вместо 220 В), вы сделаете?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение и мощность.
Мне нужно крепление не на резьбе, а на прокладку и болты, вы переделаете фланец?
Да, сделаем фланец с отверстиями под болты. Приложите чертеж или фото посадочного места.
Нагреватель будет работать в масле, какую оболочку вы поставите?
Поставим оболочку из нержавеющей стали. Укажите состав среды и рабочую температуру в заказе.
Длина трубок вашего блока больше моей старой детали на 30 мм, вы можете сделать короче?
Да, сделаем блок с вашей длиной. Пришлите точный размер от торца до торца и фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
