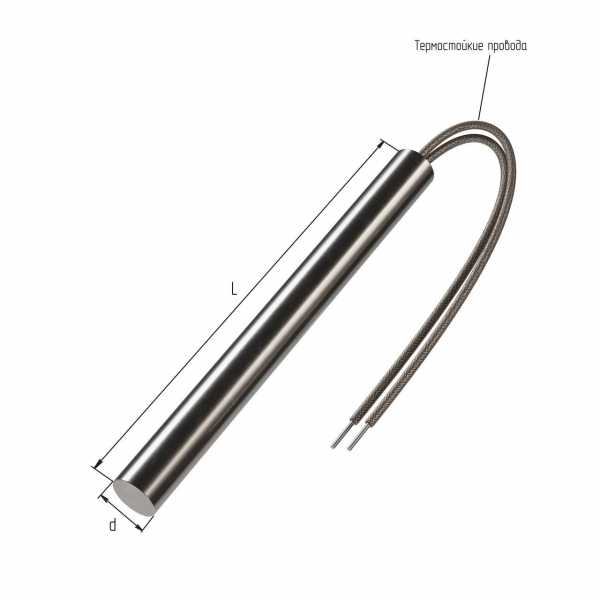

Что измерить для патронного ТЭН
- Диаметр отверстия в плите или форме (штангенциркулем, до сотых)
- Глубину отверстия и длину старого ТЭН
- Как выходят выводы: прямо, под углом, в металлорукаве
- Мощность и напряжение с шильдика или паспорта
Посадка патронного ТЭНа: отверстие H7 и зазор
Патронный ТЭН передаёт тепло металлической детали через стенку отверстия. Посадку выбирают по чертежу: H7 задаёт допуск отверстия, но сам по себе не определяет зазор без учёта фактического диаметра нагревателя.
- При большом зазоре ухудшается тепловой контакт.
- Температура плиты может распределяться неравномерно, а нагреватель работать в более тяжёлом тепловом режиме.
Перед заменой проверьте отверстие и размеры снятого ТЭНа. Совпадения только по номинальному диаметру может быть недостаточно.
Выводы и холодная зона: где выходит провод
У патронного ТЭНа выводы находятся с одного конца, второй конец глухой. В горячей плите важно учитывать участок корпуса у выводов: он может не нагреваться так же, как рабочая часть.
В каталогах у производителей встречаются холодные участки 1,5-3 см со стороны выводов и 1 см с глухой стороны. Это сведения о типе изделия, не параметры конкретного ТЭНа. При подборе учитывайте, где заканчивается рабочая зона плиты и куда направлен провод.
Пришлите размеры или фото старого нагревателя, посчитаем под вашу задачу.
Оставить заявкуЕсли патронный ТЭН прикипел: как извлечь
Заклинивание возможно из-за тесной посадки, окисления или загрязнения в отверстии. Не тяните за выводы: можно повредить их или сам нагреватель.
- Отключите оборудование от питания и дождитесь остывания узла.
- Освободите выводы и доступ к корпусу ТЭНа.
- Извлекайте нагреватель равномерно, прикладывая усилие к корпусу, а не к проводам.
- Если он не выходит, не забивайте его глубже и не деформируйте отверстие. Проверьте посадку и состояние канала.
Перед установкой нового нагревателя устраните загрязнения и проверьте отверстие на повреждения.
Где ставят патронные ТЭНы
Патронный нагреватель встраивают в металлическую деталь, которая передаёт тепло рабочей поверхности или заготовке. По типовым применениям из каталогов и технических материалов:
- Пресс-формы и штампы;
- Нагревательные плиты прессов, в том числе для вулканизации;
- Клише горячего тиснения;
- Металлические плиты и губки узлов запайки;
- Нагревательные зеркала оборудования для сварки ПВХ-профиля.
Что прислать для повторения нагревателя
Делаем по чертежу, эскизу или образцу. Для подбора приложите фото маркировки и самого нагревателя, а также чертёж или замеры корпуса, рабочей и холодной зон, выводов и посадочного отверстия.
Укажите электрические параметры и условия работы узла. По заказу меняем исполнение выводов, если это предусмотрено конструкцией и согласовано по чертежу.
Вопросы
Что делать, если ТЭН заклинило в отверстии?
Отключите питание, дождитесь остывания и извлекайте нагреватель равномерно за корпус. Не тяните за провода и не забивайте ТЭН глубже.
Подойдёт ли ТЭН в отверстие чуть больше его диаметра?
Не обязательно: увеличенный зазор ухудшает тепловой контакт с плитой. Посадку нужно сверить с размерами нагревателя и требованиями чертежа.
Можно ли вывести провода в металлорукаве?
Такой вариант можно согласовать при заказе. Важно учесть температуру рядом с плитой и защиту проводов от повреждения.
Можно ли сделать выводы под углом 90°?
Возможность такого исполнения нужно согласовать по чертежу или эскизу. Укажите угол и направление вывода относительно корпуса нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
