Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что даёт название ТЭН 78.19.003 и что остаётся неизвестным

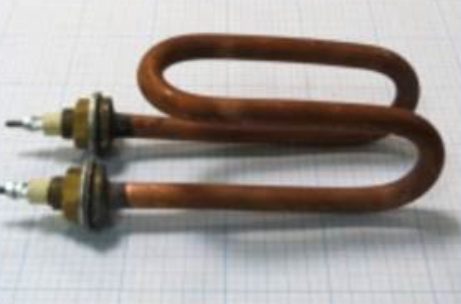

Из названия ясно: это медный ТЭН для воды, мощность 2,5 кВт. Каталог указывает на модель ДЭ-10, но для изготовления этого недостаточно. В названии нет ни развёрнутой длины, ни формы гибки, ни размеров крепления.
Чтобы сделать новый ТЭН, нужны данные со старого образца. Без них мы не сможем повторить геометрию.
Форма и гибка: как передать изгибы старого ТЭН
У каждого ТЭН своя конфигурация - один изгиб, два, три, радиусы разные. Форму передают одним из трёх способов:
- Прислать старый ТЭН как образец
- Нарисовать от руки эскиз с размерами прямых участков и радиусов
- Сделать шаблон из проволоки (мягкая сталь, алюминий) по форме старого нагревателя
Главное - показать, где начинается и заканчивается каждый изгиб, и указать радиусы гибки.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма
- Развёрнутая длина - это полная длина трубки, если мысленно выпрямить её в прямую линию. Измерьте гибкой рулеткой или ниткой вдоль внешней стороны оболочки.
- Холодные зоны - концевые участки, где нет нагрева. Обычно они короче активной части. Отметьте длину от контактного стержня до начала активной зоны.
- Форма после гибки - начертите или сфотографируйте ТЭН в сборе с указанием расстояний между осями, центрами изгибов, высотой и шириной.
Не отрезайте контактные стержни - длина холодной зоны и стержней важна для расчёта.
Крепление: штуцер, гайка, фланец, межосевое
Крепёж старого ТЭН может быть:
- Штуцер с резьбой (диаметр и шаг резьбы)
- Гайка накидная
- Фланец (плоский или с отверстиями)
- Межосевое расстояние (если ТЭН с двумя креплениями)
Измерьте межосевое расстояние с точностью до 1 мм - это главный размер для совмещения с отверстиями в баке.
Что прислать для заказа
Чтобы мы изготовили ТЭН 78.19.003 по вашему образцу:
- Старый ТЭН целиком (без повреждений трубки)
- Эскиз с размерами, если образец не отдаёте
- Фото крепления и контактных стержней
- Данные по напряжению (по ГОСТ: 220 В или 380 В) - если не указано, сделаем под стандартное напряжение
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки и резьбу штуцера.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, принимаем образец без маркировки. Главное - чтобы ТЭН был целым, не деформированным, с сохранённой геометрией.
Можно ли заказать этот ТЭН в нержавейке вместо меди?
Да, по заказу меняем материал оболочки. Для воды в каталогах у производителей встречается нержавеющая сталь, но уточните среду - для кислой воды нужен код J.
Как измерить развёрнутую длину, если ТЭН сильно изогнут?
Возьмите мягкую проволоку или толстую нитку, плотно уложите по внешней стороне трубки от одного контактного стержня до другого, затем выпрямите и измерьте линейкой.
Можно ли сделать другую резьбу на штуцере?
Да, по заказу меняем резьбу штуцера. Укажите нужный диаметр и шаг (например, G½, G¾ или метрическую).
