Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭН 380 В 1 кВт для сухого мармита: нагрев без воды и масла
Нагреватель работает в воздушной среде - внутри сухого мармита, где нет воды или жира. Режим работы: спокойный воздух до 450 °C. При изготовлении такого ТЭН учитывают, что теплоотдача в воздух ниже, чем в жидкость, поэтому активная часть делается длиннее, чтобы не перегревать оболочку. Удельная поверхностная мощность для воздуха у производителей - около 2,2 Вт/см².
1 кВт - мощность этого нагревателя при напряжении 380 В.
Воздух, а не вода: почему материал оболочки другой
Среда - сухой воздух внутри мармита. Для такой среды в каталогах применяют углеродистую сталь (обычная сталь). Оболочка не контактирует с водой, маслом или жирами. Если поставить водяной ТЭН в сухой мармит, он перегорит из-за перегрева: воздух отводит тепло медленнее.
Не используйте этот ТЭН в воде или масле - среда не та, и он выйдет из строя.
Крепление: как фиксируется в корпусе мармита
У нагревателя есть резьбовое крепление - штуцер или гайка. Конкретный тип и межосевое расстояние (если ТЭН изогнут) зависят от модели мармита. По названию эти параметры не указаны. Если крепление не подходит к вашему оборудованию, делаем замену по чертежу или образцу.
Какие размеры нужны для заказа

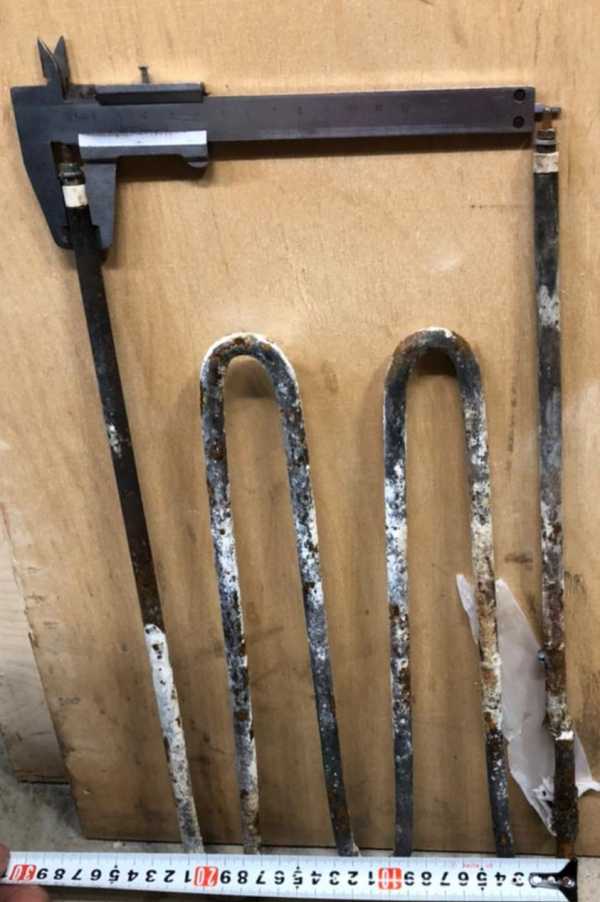

- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что можно изменить в этом ТЭН под заказ
По заказу меняем:
- Длину активной части (развёрнутую длину)
- Форму гибки (прямой, П-образный, W-образный)
- Тип крепления (штуцер, гайка, фланец)
- Материал оболочки (например, нержавейку для агрессивной среды)
Каждое изменение влияет на мощность и нагрев. Например, укорачивание активной части без изменения мощности повысит температуру оболочки и может привести к перегоранию.
Что нужно прислать для точного изготовления
Для этого ТЭН достаточно прислать:
- Старый образец (даже без маркировки)
- Чертёж или эскиз с размерами
- Фото места установки и крепления
Делаем по чертежу, эскизу или образцу. Если образца нет - измерьте посадочное место и тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в мармиты и тепловые витрины. В оборудовании сухого типа элемент располагается под поддоном для гастроёмкостей и поддерживает температуру блюд без использования водяной бани.
Вопросы
Можно ли подключить этот ТЭН на 220 В?
Нет, он рассчитан на 380 В. При подключении на 220 В мощность снизится примерно в 3 раза (до 0,33 кВт), и мармит не нагреется до рабочей температуры.
Подойдёт ли этот ТЭН для водяного мармита или фритюрницы?
Нет. Среда в сухом мармите - воздух, а во фритюрнице - масло. У масла и воды другая теплоотдача, и материал оболочки должен быть другим. Для масла или воды нужен ТЭН с кодом среды Z или X.
Можно ли сделать такой же ТЭН по старому образцу, если на нём стёрлась маркировка?
Да, делаем по образцу. Пришлите старый нагреватель - мы снимем размеры, определим длину, форму и крепление. Маркировка не нужна.
Как измерить развёрнутую длину, если ТЭН изогнут?
Для этого на сайте есть отдельная инструкция с пояснениями. Если коротко: измеряете все прямые участки и радиусы изгиба по осевой линии трубки и складываете их.
