Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 250 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

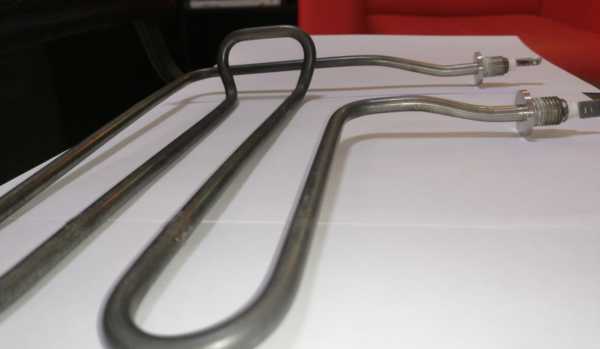

Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия мы знаем главные параметры: 230 В, 3 кВт, оболочка из нержавейки диаметром 8 мм. Габаритный размер 265х250 мм и резьба М14 задают внешнюю геометрию. Межосевое расстояние - 100 мм.
Чего в названии нет, и это нужно снять со старого образца:
- Развёрнутая длина трубки (длина заготовки до гибки)
- Длина холодных зон (участки без нагрева возле крепления)
- Форма гибки (П-образная, Г-образная, Z-образная и т.п.)
- Радиус изгиба
Развёрнутая длина и холодные зоны - главные размеры, без которых изготовление невозможно. Их берут только со старого ТЭН или по чертежу.
Крепление: штуцер, гайка, фланец, межосевое
Крепление этого ТЭН - штуцер с резьбой М14. Межосевое расстояние между осями контактных стержней - 100 мм.
У производителей встречаются три типа крепления:
- Штуцер (один резьбовой ниппель)
- Гайка (накидная или приварная)
- Фланец (плоский или лепестковый)
Если у вас стоял ТЭН на фланце, а не на штуцере, мы делаем по образцу. Размеры крепления должны точно совпадать с посадочным местом.
По заказу меняем резьбу штуцера. Например, вместо М14 можно сделать М16 или дюймовую резьбу.
Форма и гибка: как передать форму и радиус
Форма гибки этого ТЭН не указана в названии. У производителей есть типовые формы: П-образная, Г-образная, U-образная, W-образная. Но конкретный контур задаётся только образцом или эскизом.
Как передать форму:
- Приложите старый ТЭН - мы снимем все изгибы, радиусы и межосевые расстояния.
- Нарисуйте эскиз от руки с размерами: общая длина по контуру, радиусы загибов, расстояние между осями.
- Сделайте фото с линейкой - чтобы было видно, где начинается и заканчивается изгиб.
По ГОСТ 13268-88 контактный стержень должен находиться не ближе 10 мм от начала изгиба для диаметра оболочки 8 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Снимайте размеры со старого ТЭН в таком порядке:
- Измерьте развёрнутую длину. Выпрямите трубку или измерьте её по контуру гибкой рулеткой. Если трубка ломаная - сложите длины всех прямых участков и дуг.
- Замерьте холодные зоны. Это расстояние от торца контактного стержня до начала активной части (греющей зоны). У производителей холодные зоны обозначаются буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм.
- Запишите форму после гибки - сколько изгибов, какой радиус, куда выходят концы.
Развёрнутая длина по ГОСТ 13268-88 для ТЭН до 1000 мм допускается с погрешностью ±2%, но не более 12 мм.
Совет: если старый ТЭН цел, лучше просто отправить его нам. Мы сделаем точную копию.
Что прислать
Для изготовления этого ТЭН нам нужно:
- Старый образец - самый точный способ. Присылайте целиком, если он не разрушен.
- Чертёж или эскиз с размерами: развёрнутая длина, холодные зоны, радиусы изгибов, межосевое расстояние.
- Фото с линейкой на фоне - чтобы было понятно, как расположены изгибы относительно крепления.
Если образца нет, а есть только монтажное место - измерьте расстояние между осями штуцеров, глубину погружения в бак, диаметр отверстия под крепление.
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера и длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку, а также в проточные водонагреватели, где он размещается в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Вместо М14 можно сделать М16, М18 или дюймовую резьбу.
Как измерить развёрнутую длину?
Выпрямите трубку или измерьте её по контуру гибкой рулеткой. Если ТЭН ломаный - сложите длины всех прямых участков и дуг.
Можно ли нержавейку?
В названии указана нержавеющая сталь. Мы делаем оболочку из нержавейки, как и было.
Можно ли поставить в другую среду?
У производителей разная удельная мощность для воды, масла и воздуха. Для другой среды меняют материал оболочки и мощность - уточните при заказе.
