Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия ясны среда, материал, мощность и габариты после гибки. Для запуска в производство нужны недостающие параметры.

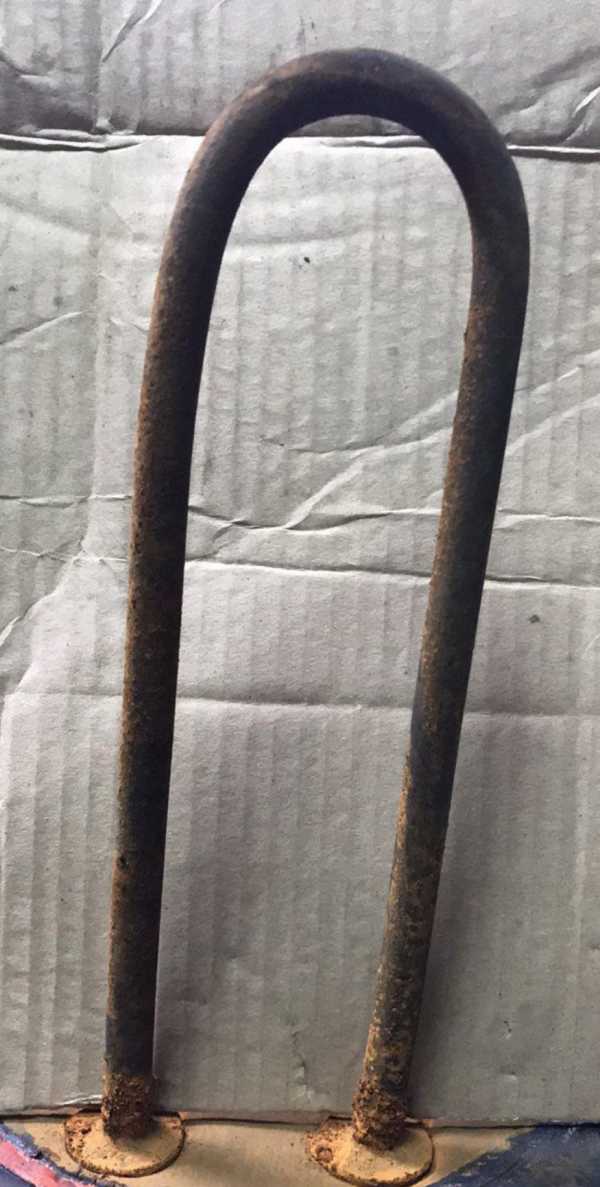

- Известно: оболочка - нержавеющая сталь, среда - вода, размеры после гибки - длина 300 мм и ширина 70 мм, мощность - 4,0 кВт.
- Не хватает: развёрнутая длина трубки, диаметр оболочки (стандартные от 6,5 до 16,0 мм по ГОСТ 13268-88), длина холодной зоны, напряжение, тип крепления, межосевое расстояние.
Развёрнутая длина трубки - главный размер для расчёта спирали на 4,0 кВт.
Крепление: штуцер, гайка, фланец, межосевое
Без образца или чертежа невозможно определить тип крепления и точное межосевое расстояние.
У производителей встречаются штуцеры с резьбой, приварные гайки или фланцы. Для ТЭН с габаритами 300х70 мм межосевое расстояние обычно соответствует ширине 70 мм, но зависит от радиуса гибки и расположения холодных зон. Делаем по чертежу, эскизу или образцу. По заказу меняем резьбу штуцера.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - измерьте длину трубки по центральной оси. По ГОСТ 13268-88 допуск ±2% (но не более 12 мм) для длины до 1000 мм.
- Холодные зоны - расстояние от торца оболочки до начала изгиба. В каталогах стандартные длины: 40, 65, 100 мм (коды A, B, C по ГОСТ).
- Диаметр оболочки - измерьте штангенциркулем. Стандартные ряды по ГОСТ: 6,5; 8,0; 10,0; 13,0; 16,0 мм. Запишите форму после гибки и межосевое расстояние.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
В названии заявлена вода и нержавеющая сталь. Для такой пары по таблицам ГОСТ допустимая удельная мощность - 15 Вт/см². Это позволяет получить компактный ТЭН на 4 кВт.
При установке в масло или воздух та же мощность даст удельную нагрузку выше предельной (для масла - 3,0 Вт/см², для воздуха - 2,2 Вт/см²), что приведёт к перегреву спирали и пробою изоляции.
Для воды и нержавейки предел 15 Вт/см², для масла - 3,0 Вт/см², для воздуха - 2,2 Вт/см².
Что прислать
Для точного изготовления замены без маркировки пришлите:
- Старый ТЭН целиком с креплением.
- Чертёж или эскиз с размерами: развёрнутая длина, холодные зоны, межосевое, диаметр трубки.
- Напряжение сети: 220 В или 380 В.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера под ваш образец или чертёж.
Можно ли поставить в другую среду?
Среда влияет на допустимую удельную мощность. Для воздуха или масла мощность 4 кВт будет избыточна, потребуется пересчёт конструкции.
Можно ли нержавейку?
Да, в названии указана нержавеющая сталь. Это подходящий материал для воды.
Можно ли на другое напряжение?
Да, по заказу пересчитываем сопротивление спирали под другое напряжение, сохраняя мощность 4,0 кВт или изменяя её по заданию.
