Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 195 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

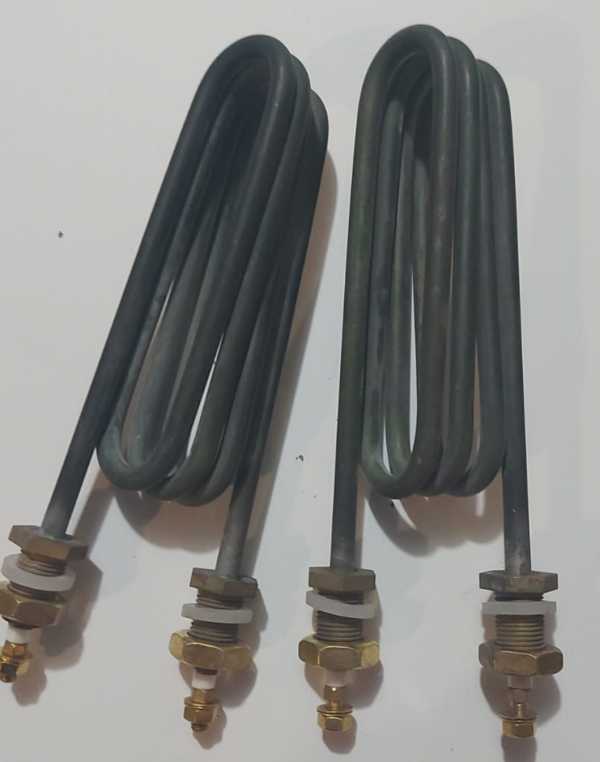

Из названия «ТЭН 3000 Вт 195 мм для воды из нержавейки» мы знаем три параметра:
- Мощность: 3 кВт
- Развёрнутая длина (длина трубки до гибки): 195 мм
- Материал оболочки: нержавеющая сталь (подходит для воды - код среды J по ГОСТ 13268-88, удельная мощность до 15 Вт/см²)
Для изготовления точной копии не хватает: диаметра оболочки, напряжения, формы и размеров гибки, типа крепления (штуцер/гайка/фланец) и длины холодных зон.
Форма и гибка: как передать форму и радиус
ТЭН может быть прямым, П-образным, W-образным, кольцевым или другой конфигурации. У производителей встречаются радиусы гибки от 20 мм до 100 мм в зависимости от диаметра трубки.
Контактные стержни должны оставаться на прямом участке - не менее 20 мм от начала изгиба для диаметров 10 - 16 мм (ГОСТ 13268-88).
Как передать форму:
- Нарисуйте эскиз от руки с размерами (общая ширина, высота, межосевое расстояние)
- Сфотографируйте старый ТЭН с линейкой рядом
- Укажите радиусы изгибов, если знаете
195 мм - это длина до гибки, а не габарит готового изделия
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - выпрямите старый ТЭН (или измерьте по внешней стороне изгиба гибкой рулеткой, сложив все участки). У этого ТЭН она 195 мм.
- Холодные зоны - длина контактного стержня в заделке. По ГОСТ коды: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм. Измерьте от конца трубки до начала активной части (где ТЭН греет).
- Форма после гибки - замерьте габариты: высоту, ширину, межосевое расстояние между стержнями, диаметр изгиба.
Совет: сфотографируйте старый ТЭН рядом с линейкой - это поможет восстановить форму.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
У производителей типовые варианты крепления водяных ТЭН:
- Штуцер с резьбой (G1/2, G3/4, G1, M18×1.5, M22×1.5 и др.)
- Гайка накидная (под штуцер или отдельно)
- Фланец (круглый или треугольный) с отверстиями под болты
- Межосевое расстояние между контактными стержнями
Для заказа укажите:
- Тип крепления (штуцер/гайка/фланец)
- Размер резьбы
- Межосевое расстояние (если есть)
Делаем по чертежу, эскизу, образцу. По заказу меняем тип крепления и резьбу.
Что прислать
Чтобы мы изготовили ТЭН по вашему образцу, отправьте:
- Фото старого ТЭН с линейкой (общий вид и крупно крепление)
- Эскиз с размерами (развёрнутая длина, холодные зоны, форма гибки, размеры крепления)
- Если ТЭН новый, но без маркировки - измерьте мультиметром сопротивление между контактами (для 3 кВт на 220 В сопротивление около 16 Ом)
Присылайте фото и размеры - сделаем точно по образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. Кроме того, нагреватель используется в посудомоечных машинах, встроенных в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать на другое напряжение, например 380 В?
Да, по заказу меняем напряжение. Для 3 кВт на 380 В сопротивление будет около 48 Ом - нужен пересчёт спирали.
Можно ли сделать из нержавейки, если в названии нержавейка?
Да, материал оболочки в названии - нержавеющая сталь, подходит для воды (код J по ГОСТ). Другие материалы (медь, латунь, углеродистая сталь) - по запросу.
Можно ли другую резьбу штуцера, не ту, что была?
Да, по заказу меняем резьбу штуцера: G1/2, G3/4, G1, M18×1.5, M22×1.5 и другие.
Как правильно измерить развёрнутую длину, если ТЭН гнутый?
Измерьте гибкой рулеткой по внешней стороне изгиба, сложив все прямые и изогнутые участки. Либо выпрямите старый ТЭН молотком на деревянной подложке.
