Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 585 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |

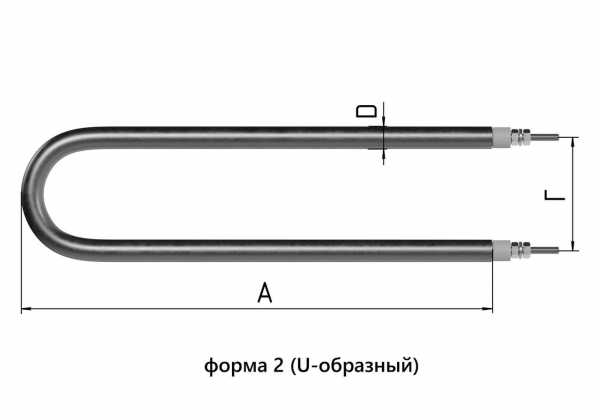

| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
L585 мм и Ф2: что уже указано, а что нужно уточнить
В названии есть мощность 1 кВт, длина L585 мм, межосевое расстояние 60-70 мм, спокойный воздух и напряжение 220 В. Обозначение Ф2 не расшифровываем без уточнения.
- Уточните, L585 мм это развёрнутая длина по оси трубки или другой размер.
- Для изготовления также нужны форма изгиба, радиусы, положение и исполнение выводов.
- Уточните, что именно обозначено как Ф2, и условия работы в воздухе.
Межосевое расстояние 60-70 мм: перенесите изгиб со старого ТЭН
- Обесточьте и снимите остывший ТЭН.
- Перенесите форму на эскиз в натуральную величину, отметьте прямые участки, места начала изгибов и направление выводов.
- Развёрнутую длину снимите гибкой лентой по оси трубки, повторяя все изгибы. Радиусы укажите по старому ТЭН или приложите шаблон.
Не выправляйте старую трубку для замера: так теряется исходная форма.
Подключение ТЭН на 220 В: ток 4,55 А
Подключение предусмотрено на 220 В. Расчётный ток составляет 4,55 А, расчётное сопротивление в рабочем режиме 48,4 Ом. Исполнение и подключение выводов нужно сверить с конструкцией старого ТЭН.
Не подключайте нагреватель, пока не подтвердили соответствие напряжения сети и исполнения выводов.
Спокойный воздух, вода или масло: среда важна
В названии указаны ТЭН для спокойного воздуха. Работа в воде или масле этим обозначением не подтверждается: для другой среды нужно отдельно подбирать исполнение.
У производителей и в каталогах материал оболочки выбирают с учётом среды и условий нагрева. Для этого товара материал не указан, поэтому определить его по названию нельзя.
Что прислать для изготовления
Делаем по чертежу, эскизу, образцу. Приложите старый ТЭН или эскиз и укажите:
- Что означает L585 мм и обозначение Ф2;
- От каких осей снято межосевое расстояние 60-70 мм;
- Форму и радиусы изгибов, положение выводов;
- Среду и условия работы.
Где применяют такие нагреватели
Такие нагреватели ставят в аэрогрилях, хлебопечках и мини-печах настольных. В аэрогриле элемент расположен кольцом вокруг вентилятора в съёмной крышке. В хлебопечке нагреватель находится открытым вокруг или под съёмным ведром для выпечки. В мини-печи настольной отдельные ТЭН устанавливают сверху и снизу камеры.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. Укажите требуемые напряжение и мощность, чтобы подобрать исполнение.
Как измерить развёрнутую длину?
Измерьте гибкой лентой по оси трубки, повторяя изгибы. Не путайте этот размер с длиной по прямой или габаритом установленного ТЭН.
Можно ли поставить этот ТЭН в другую среду?
По названию подтверждён только спокойный воздух. Для воды или масла требуется отдельно проверить и подобрать исполнение.
Можно ли сделать из нержавейки?
Материал оболочки в названии не указан. В каталогах производителей нержавеющую сталь применяют для отдельных сред, поэтому возможность нужно уточнить по условиям работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
