Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |

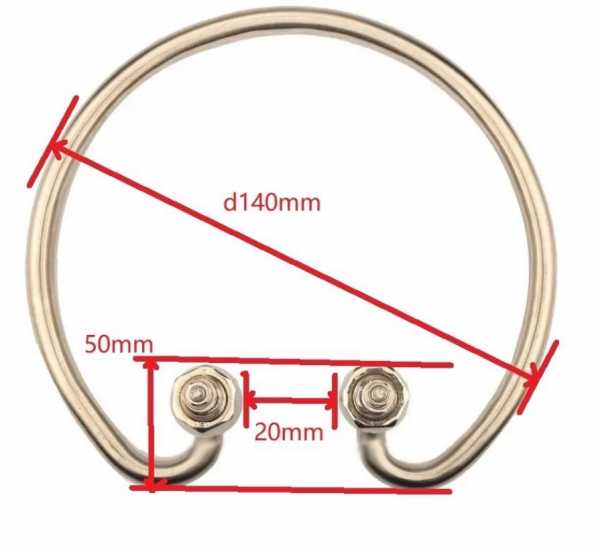

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает
Из названия видно: это трубчатый электронагреватель (ТЭН) для агрессивных сред, мощность от 2 до 3 кВт, напряжение 220 В. Расчёт даёт рабочие параметры: 3 кВт, 220 В, ток 13,64 А, сопротивление 16,1 Ом. Больше в названии ничего нет.
Для изготовления не хватает главного: диаметр и длина оболочки, форма (прямой или изогнутый), материал оболочки, тип крепления, длина контактных стержней. Без этих размеров сделать точный нагреватель нельзя.
В названии есть электрическая часть, но нет геометрии и материала. Их нужно задать отдельно.
Среда и материал оболочки: вода, воздух, масло
Название «для агрессивных сред» означает, что ТЭН рассчитан на среду, которая разъедает обычную углеродистую сталь. В каталогах производителей для воды и слабых растворов применяют медь, латунь, нержавеющую сталь; для масел и жиров - углеродистую сталь; для спокойного воздуха - сталь с рёбрами. Какой материал именно у этого ТЭН, в названии не указано.
При заказе нужно уточнить рабочую среду: вода, масло, воздух, кислота или щёлочь. От этого зависит материал оболочки и допустимая удельная мощность.
Мы делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки под вашу среду.
Проверка мультиметром: сопротивление 16,1 Ом
Расчётное сопротивление в рабочем режиме для этого ТЭН - 16,1 Ом. При проверке мультиметром на холодную спираль значение будет другим, но 16 Ом можно использовать как ориентир.
- Поставьте мультиметр в режим измерения сопротивления.
- Приложите щупы к двум контактным стержням.
- Смотрите показания: около 16 Ом - норма; «бесконечность» - обрыв; ноль - короткое замыкание.
Дополнительно проверьте изоляцию: между контактом и оболочкой должно быть не менее 0,5 МОм.
16,1 Ом - главная цифра для проверки этого ТЭН.
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления в названии не указан. Это может быть резьбовой штуцер, прижимная гайка, фланец или крепление на межосевом расстоянии. Для заказа нужно знать диаметр резьбы или размер фланца.
Если ТЭН должен вставляться в отверстие, укажите диаметр посадочного места. Для фланца - межосевое расстояние между отверстиями. В каталогах производителей крепление подбирают под конкретную ёмкость.
Делаем по чертежу, эскизу, образцу. По заказу меняем тип и размер крепления.
Что прислать
Чтобы сделать ТЭН для агрессивных сред, подготовьте:
- Чертёж или эскиз с размерами;
- Или образец (его обмеряем);
- Или фото с маркировкой и техническими параметрами;
- Укажите среду: вода, масло, воздух, кислота;
- Укажите мощность и напряжение, если они не совпадают с расчётными.
Если нужно повторить старый нагреватель, приложите сам старый ТЭН. Так мы увидим форму, длину, диаметр и крепление.
Для точного изготовления нужны размеры оболочки и крепления. Без них подойдёт только примерный аналог.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, стиральных и посудомоечных машинах, а также в парогенераторах и гладильных системах. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере на пути воды. В стиральной машине элемент закреплён снизу бака, а в посудомоечной встроен в проточную часть циркуляционной помпы. В парогенераторе нагреватель находится в отдельной ёмкости для воды внутри бойлера.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить в другую среду?
Да, если материал оболочки и удельная мощность подходят для новой среды. По заказу меняем материал оболочки.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы штуцера.
Можно ли на другое напряжение?
Да, по заказу меняем напряжение и мощность, но это потребует пересчёта спирали.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу, эскизу или чертежу. Отсутствие маркировки не мешает.
