Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

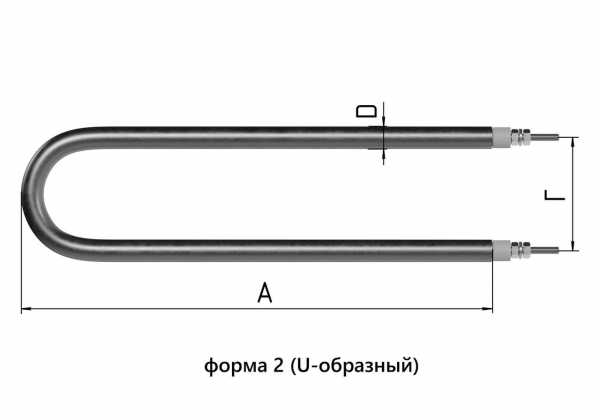

Сверьте U-образный ТЭН для воды по параллельности ветвей и закруглению
- Сравните форму: U образный изгиб, обе ветви параллельны, закругление на конце.
- Проверьте тип крепления: резьбовая гайка, приварной фланец или гладкая трубка без крепежа.
- Посмотрите на выводы: контактные стержни, штекер под клемму или резьбовой наконечник.
- Измерьте длину развернутой трубки и расстояние между осями ветвей.
- Уточните номинальную мощность и питающее напряжение, нанесенные на корпус или в паспорте.
Приложите фото старого водяного нагревателя с ракурса креплений и выводов
- Фото старого нагревателя с нескольких ракурсов (общий вид, крепление, выводы).
- Чертеж или эскиз с размерами: полная длина трубки, шаг между ветвями, диаметр трубки, параметры крепежа.
- Маркировку с корпуса (если сохранилась) и указание рабочего напряжения.
- Описание среды: вода техническая, питьевая, антифриз, масло или пар.
- Фото места установки и способ фиксации (резьба, хомут, приварка).
Изменим длину трубки и диаметр U-образного ТЭН под ваш образец или чертёж
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, диаметр, материал оболочки, тип крепления, мощность и напряжение. Для этого пришлите новые параметры и фото узла установки.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере ТЭН устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель располагается в небольшой цилиндрической камере внутри корпуса, сразу на пути воды.
Вопросы
Нужен ТЭН на другое напряжение, 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, остальное скопируем с вашего образца.
У меня крепление на приварном фланце, а в вашем описании резьба. Можно заказать фланец?
Да, сделаем с любым креплением. Приложите чертеж фланца или фото ответной детали.
Нагреватель будет работать в масле, а не в воде. Смените материал оболочки?
Да, поставим материал под масло. Сообщите тип масла и максимальную рабочую температуру.
Нужна другая длина трубки, на 50 мм короче. Это возможно?
Да, изменим длину. Пришлите точный размер между ветвями и общую развернутую длину.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
