Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G2; можно G1 1/2, G2 1/2 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

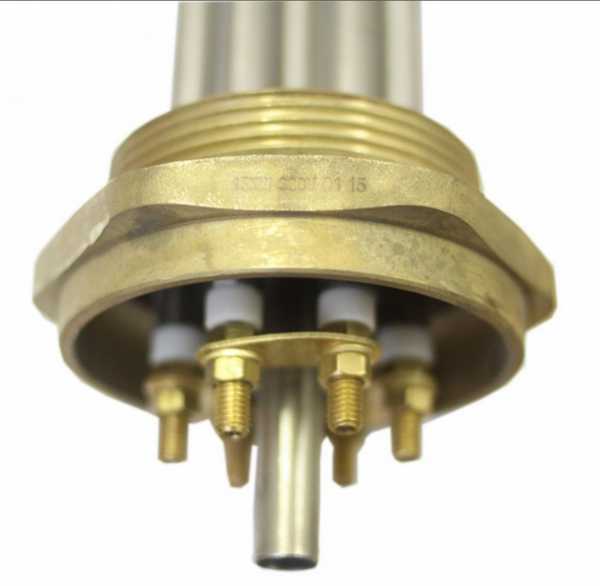

В названии «Нагрев. элемент 15 кВт (3х5,0) RDT G2"(D59мм) L450» указана мощность 15 кВт (три секции по 5 кВт), модель RDT G2, резьба G2 с диаметром 59 мм и длина L450.
Для изготовления этого мало. Нужна развёрнутая длина, форма изгиба, длина холодных зон, материал оболочки и напряжение.
По названию можно понять мощность и крепление, но форму и холодные зоны нужно снимать со старого образца.
Крепление: резьба G2
Крепление этого ТЭН - резьба G2 (D59 мм). Это штуцер для вворачивания в бак.
Межосевое расстояние для одного штуцера не измеряют. Если нужно другое крепление (гайка, фланец, другая резьба) - делаем по заказу.
Главный параметр крепления: резьба G2 (D59 мм).
Форма и гибка: как передать
Форма трубки в названии не зашифрована. Для правильной гибки нужен образец, чертёж или эскиз.
Радиус изгиба у производителей обычно равен двум-трём диаметрам оболочки.
Без образца или точного чертежа с размерами повторить форму можно неточно.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
- Снимите старый нагреватель, очистите его.
- Замерьте развёрнутую длину: обведите по контуру трубки проволоку, затем измерьте её.
- Измерьте длину холодных зон на концах (от края до начала спирали).
- Обведите форму на бумаге, поставьте габариты, сфотографируйте с линейкой.
Развёрнутая длина - основа для расчёта мощности.
Что прислать
Присылайте в заказ:
- Фото старого ТЭН с линейкой
- Развёрнутую длину трубки
- Длину холодных зон
- Чертёж или обведённую форму
- Напряжение и мощность (если известны). Если нет - сделаем по образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в проточных водонагревателях, где он располагается в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли изготовить этот ТЭН из нержавеющей стали?
Да, по заказу меняем материал оболочки на нержавеющую сталь.
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите гибкую проволоку, повторите форму трубки, а затем измерьте длину этой проволоки рулеткой.
Можно ли сделать другую резьбу штуцера, не G2?
Да, делаем по чертежу или образцу с любой резьбой, фланцем или гайкой.
Можно ли заказать по старому образцу без маркировки?
Да, пришлите образец или фотографии с размерами. Сделаем точную копию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
