Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |

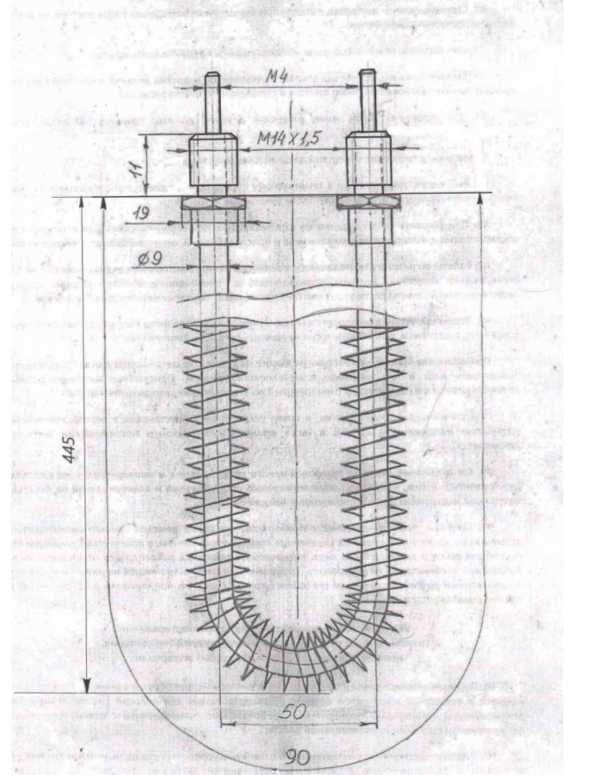

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить совпадение по вашей детали
- Сравните общую длину ТЭНа (по наружным габаритам, включая изгибы) с вашей старой деталью.
- Проверьте форму и расположение крепежных элементов (планки, отверстия под болты, кронштейны).
- Уточните тип и расположение выводов (шпильки, гайки, клеммы) и расстояние между ними.
- Сверьте мощность, указанную на старой детали или в документации к камере, с возможным диапазоном изготовления.
- Убедитесь, что конфигурация трубки (гладкая, с ребрами или без) и присоединительные размеры совпадают с оригиналом.
Что прислать для заказа этой детали
- Фото старого ТЭНа с двух ракурсов (общий вид и крупно крепления, выводы).
- Чертеж или эскиз с простановкой габаритных размеров (длина, ширина, расстояния между крепежом и выводами).
- Модель коптильно-варочной камеры (BV 200) и год выпуска, если известны.
- Указание рабочего напряжения (например, 220 В или 380 В) и требуемой мощности.
- Если ТЭН неразборный, приложите фото маркировки или шильдика камеры.
- Дополнительно: фото места установки (как крепится, куда вставляется).
Если нужен нагреватель с другими параметрами
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, тип и расположение креплений, а также материал оболочки (например, нержавеющая сталь вместо углеродистой) под конкретную среду эксплуатации.
Где применяют такие нагреватели
Такие нагреватели ставят в термодымовых камерах (коптильнях) и коптильно-варочных камерах. В этом оборудовании трубчатые ТЭНы используются для нагрева камеры, а также в качестве отдельного парогенератора, который включается в режиме «варка».
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Для этого укажите в заказе нужное напряжение и мощность.
Подойдет ли этот нагреватель, если у меня крепление не с двух сторон, а с одной?
Да, сделаем с измененным креплением. Пришлите фото или эскиз вашего варианта.
Возможно ли изготовить этот ТЭН с другой длиной трубки, если в камере изменилось посадочное место?
Да, сделаем под вашу длину. Приложите чертеж или точный замер расстояния между точками крепления.
Сделаете ли нагреватель из материала, устойчивого к агрессивной среде (например, для посола или кислотной обработки)?
Да, сделаем из нержавеющей стали или с другим защитным покрытием. Сообщите тип среды и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
