Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что прислать для повтора

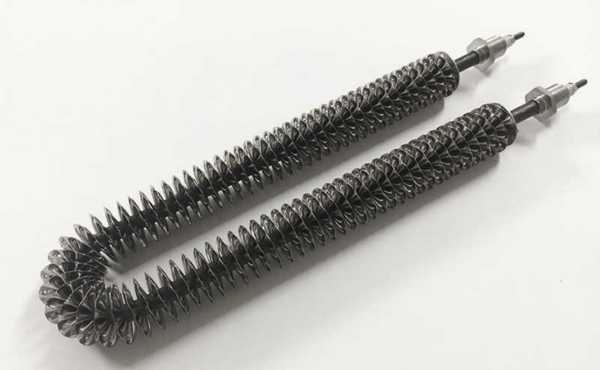

Чтобы изготовить оребрённый ТЭН U-образной формы по вашему изделию, пришлите:
- Чертёж с размерами и формой;
- Эскиз от руки, если чертежа нет;
- Образец нагревателя.
По заказу меняем геометрию, мощность, напряжение и тип выводов. Делаем по чертежу, эскизу, образцу.
Где применяют оребрённые ТЭНы U-образной формы
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок и сушильные камеры для пиломатериала, где они работают в воздушном потоке. В расстоечных шкафах нагреватель используется для горячего воздуха камеры, а в конвекторах - размещается на пути воздушного потока между нижним воздухозаборником и верхней решёткой.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить в неподвижный воздух?
Нет, без обдува рёбра не снимают тепло, ТЭН перегревается. Нужен поток от вентилятора, обычно не менее 6 м/с.
Почему ТЭНР ржавеет в сушилке?
В сушилке влажный воздух и конденсат, особенно на остывшем нагревателе. Ржавеют стальные рёбра, если они не защищены.
Можно ли мощнее в те же размеры?
Это индивидуальный расчёт. Нужны чертёж, условия обдува и допустимая температура. Мы делаем по чертежу, эскизу, образцу.
Как чистить рёбра от пыли?
Продуть сжатым воздухом или пройтись мягкой щёткой вдоль рёбер. Важно не деформировать ленту.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
