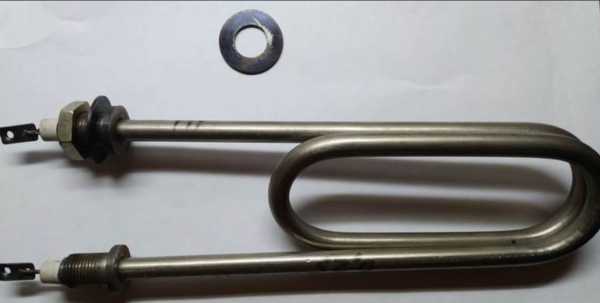

ТЭН для воды из углеродистой стали 380В, 2кВт

Что известно из названия и чего не хватает для изготовления

В названии уже есть главное: среда (вода), материал оболочки (углеродистая сталь), напряжение 380 В и мощность 2 кВт. Расчёт даёт рабочий ток 5,26 А и сопротивление 72,2 Ом. Этого достаточно, чтобы подобрать спираль и рассчитать электрическую часть, но для готового изделия нужна геометрия.

Чего не хватает:

• Диаметр оболочки;
• Развёрнутая длина трубки;
• Форма: прямой или гнутый, радиусы изгиба;
• Длина холодных зон и контактных стержней;
• Тип крепления: гладкий штуцер, резьба, фланец.

Проверка мультиметром: какое сопротивление ждать

Расчётное сопротивление для этого ТЭН составляет 72,2 Ом. Именно такое сопротивление спираль будет иметь при нагреве до рабочей температуры. В холодном состоянии мультиметр покажет немного меньше, потому что у металлов сопротивление растёт с нагревом. Ориентируйтесь на значение около 72 Ом.

Как проверить ТЭН:

1. Поставьте мультиметр в режим измерения сопротивления.
2. Приложите щупы к двум контактным стержням.
3. Сравните показание с 72 Ом. Бесконечность значит обрыв, ноль или почти ноль - короткое замыкание.
4. Проверьте сопротивление изоляции между стержнем и оболочкой. Оно должно быть не меньше 0,5 МОм.

Форма и гибка: как передать форму и радиус

Гнутый ТЭН описывается не только длиной, но и формой. Для производства важно знать, где начинается изгиб, куда он направлен и какой радиус. Если у вас есть чертёж, укажите радиусы и расстояния от концов до изгибов. Если чертежа нет, нарисуйте эскиз от руки с цифрами или сделайте фото старого ТЭН с линейкой.

У производителей в каталогах форма обычно задаётся эскизом с размерами. Для контактных стержней действует общее правило: они должны выходить из прямого участка, не ближе 20 мм от начала изгиба для оболочек диаметром 10-16 мм. Поэтому при снятии размеров отмечайте все прямые участки до изгиба.

Важно передать радиус изгиба: от него зависит длина активной зоны и нагрев.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Если старый нагреватель уже снят, снимите с него размеры по шагам:

1. Измерьте общую развёрнутую длину трубки. Если ТЭН гнутый, помогайте гибкой рулеткой или шнуром, повторяя изгибы.
2. Измерьте расстояние от каждого конца до начала активной зоны (холодная зона). У двухконцевых ТЭН холодные зоны могут быть разными.
3. Замерьте диаметр оболочки штангенциркулем. Стандартные диаметры по ГОСТ у производителей: 6,5; 8; 8,5; 9,5; 10; 13; 16 мм.
4. Измерьте длину и диаметр контактных стержней, тип наконечников (под гайку, под клемму).
5. Замерьте резьбу или посадочное место крепления: диаметр, шаг, длина резьбы.
6. Сфотографируйте ТЭН полностью и отдельно места изгибов, положив рядом линейку.

Что прислать

Чтобы мы изготовили ТЭН для воды из углеродистой стали 380В 2кВт, пришлите:

• Эскиз или чертёж с размерами: развёрнутая длина, холодные зоны, диаметр оболочки;
• Фото старого ТЭН с линейкой, особенно если нет чертежа;
• Описание крепления: резьба штуцера, гайка, фланец;
• Маркировку, если она сохранилась, даже частично;
• Количество и нужны ли изменения по материалу или напряжению.

Если ничего этого нет, но есть сам ТЭН, отправьте его в производство. Мы сделаем по образцу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях нагреватель размещается в небольшой цилиндрической камере внутри корпуса на пути воды. В стиральных машинах элемент закреплён снизу бака через резиновую манжету.
