Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

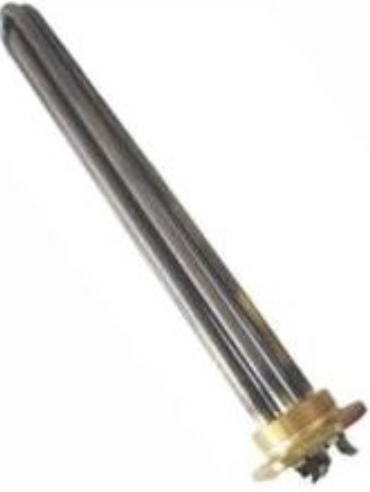

В названии ТЭН 6 кВт ER 200-300л (22) указана мощность - 6 кВт. Буквы «ER» и объём «200-300л» - это распространённое у производителей обозначение для водонагревателей на 200 - 300 литров. Цифра 22 может означать длину рабочей части (в дюймах или см) либо диаметр штуцера - точного значения без маркировки нет.
Для запуска в производство не хватает:
- Форма и размеры (развёрнутая длина, шаг гибки, радиусы)
- Диаметр оболочки
- Тип и размер крепления (штуцер, гайка, фланец, межосевое)
- Материал оболочки
- Напряжение и схема подключения
- Длина контактных стержней (холодная зона)
Основное, что можно взять из названия - мощность 6 кВт. Всё остальное заказчик указывает в чертеже или образце.
Главная цифра раздела - 6 кВт.
Форма и гибка: как передать форму и радиус
ТЭН может быть прямой, U-образный, W-образный или любой другой конфигурации - делаем по чертежу, эскизу, образцу.
Чтобы мы повторили форму, пришлите:
- Фото ТЭН с линейкой (вид сбоку, сверху)
- Расстояния между осями параллельных участков
- Внешние радиусы изгибов (если известны)
- Общую развёрнутую длину от края до края стержней
Контактные стержни должны выходить только на прямом участке - у производителей это расстояние от начала изгиба не менее 20 мм для диаметров от 10 мм.
Крепление: штуцер, гайка, фланец, межосевое
По названию тип крепления не определяется. Возможные варианты, которые встречаются в каталогах:
- Штуцер с резьбой (обычно G1¼, G1½, G2)
- Прижимная гайка
- Фланец (с межосевым расстоянием между стержнями)
- Без крепления (вставной ТЭН)
По заказу меняем резьбу штуцера, диаметр фланца, межосевое расстояние. Чтобы подобрать готовую оснастку, прислайте размеры посадочного места в баке (диаметр отверстия, толщина стенки, межосевое).
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Маркировка «ER» и объём «200-300л» указывают, что ТЭН чаще всего работает в воде. Но по заказу делаем и для масла, и для воздуха.
Выбор материала по ГОСТ:
- Вода (pH 5 - 9) - медь, латунь, нержавеющая сталь
- Масло, жиры - углеродистая сталь
- Воздух спокойный до 450°C - сталь
- Воздух с циркуляцией - нержавейка
Для 6 кВт необходима достаточная длина активной зоны, чтобы удельная мощность не превышала 9 - 15 Вт/см² для воды и 2 - 3 Вт/см² для масла. Пришлите среду - подберём материал под заданную мощность.
Что прислать
Чтобы сделать ТЭН 6 кВт без маркировки, достаточно одного из вариантов:
- Чертёж с размерами (развёрнутая длина, диаметр оболочки, длина холодной зоны, резьба, межосевое)
- Эскиз от руки с проставленными цифрами
- Исходный ТЭН (образец) - снимите размеры вместе с нами или отправьте курьером
Нам нужны:
- Общая длина (развёрнутая)
- Диаметр трубки (обычно 8 - 16 мм)
- Тип крепления и его размеры
- Расстояние между контактными стержнями
- Напряжение (220 или 380 В)
- Количество штук
Если нет чертежа - делаем по образцу. Пришлите две фотографии (общий вид + крупно крепление) и напишите три цифры: развёрнутая длина, шаг крепления, диаметр оболочки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
Можно ли сделать этот ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь (08Х18Н10Т). Это подходит для воды с кислой реакцией (pH 5 - 7) и удельной мощности до 15 Вт/см².
Можно ли сделать на другое напряжение?
Да, по заказу меняем напряжение. Стандартные - 220 и 380 В. Если нужно 127, 24, 12 В - укажите при заказе, пересчитаем спираль под заданное напряжение.
Как измерить развёрнутую длину ТЭН?
Возьмите гибкий рулет или нитку, повторите все изгибы ТЭН вдоль оси трубки. Замерьте от одного контактного стержня до другого по внешней стороне изгибов. Полученную длину запишите в миллиметрах - это и есть развёрнутая длина.
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера (G½, G¾, G1, G1¼, G2, трубная или метрическая). Пришлите тип и шаг резьбы или образец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
