Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить орошаемый ТЭН для пара с шаблоном или чертежом
- Форма: полностью повторите изгиб старой детали по шаблону или чертежу. Для орошаемого ТЭН важна геометрия погружаемой части.
- Крепление: сверьте тип и расположение резьбы, фланца или скобы, которыми элемент фиксируется в камере орошения.
- Выводы: проверьте количество, длину и угол отгиба контактных стержней.
- Длина: измерьте общую длину трубки и активную зону (участок, который омывается водой).
- Мощность: уточните номинал по старой маркировке или расчёту на замену.

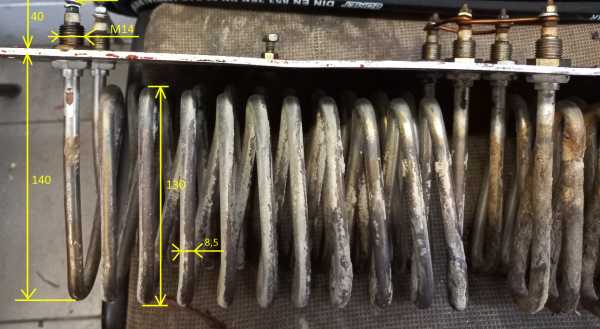

Фото трубчатого ТЭН для пара с трёх ракурсов: крепление и выводы
- Фото старого ТЭН с трёх ракурсов (общий вид, крепление, выводы).
- Эскиз или чертёж с размерами (длина, диаметр трубки, шаг изгиба, расстояние между осями крепления).
- Тип и диаметр резьбы на креплении, если есть.
- Рабочее напряжение и номинальная мощность (с завода или по замеру на аналогичном оборудовании).
- Фото места установки (камера орошения, расположение форсунок, подвод воды).
- Химический состав воды или описание отложений на старом ТЭН.
Изготовление орошаемого ТЭН для пара по образцу с изменением длины или угла
Делаем по образцу, фото, чертежу. По заказу меняем длину, расстояние между креплениями, угол отгиба выводов, а также мощность и рабочее напряжение. Для агрессивной среды используем другой материал трубки.
Применение: ТЭН для получения пара путем орошения тэн водой
Такие нагреватели ставят в парогенераторах и гладильных системах. Нагреватель находится в бойлере парогенератора - отдельной ёмкости для воды, соединённой шлангом с утюгом. Также подобные трубчатые ТЭНы для получения пара установлены в накопительных водонагревателях, где монтируются в баке через боковой или нижний фланец.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 220 вместо 380?
Да, сделаем. Пришлите чертёж крепления и укажите желаемую мощность.
Подойдёт ли он, если у меня другое крепление (не резьба, а фланец)?
Да, сделаем с любым креплением по вашему образцу или чертежу.
Можно ли увеличить длину погружаемой части на 50 мм?
Да, сделаем. Приложите фото места установки с замером доступного пространства.
Выдерживает ли этот ТЭН высокое содержание солей в воде?
По заказу изготавливаем из материала с повышенной стойкостью к накипи и коррозии. Пришлите описание среды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
