Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |

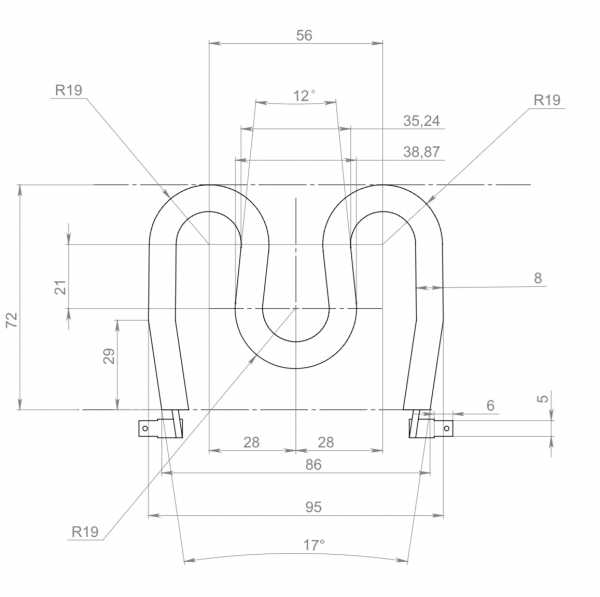

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
В названии указаны мощность 1 кВт и напряжение 230 В. Это электрические параметры нагревателя. По ним можно рассчитать ток и сопротивление в рабочем режиме.
Для изготовления нужны геометрические параметры: диаметр оболочки, развёрнутая длина, форма изгиба, длина контактных стержней, тип крепления и резьбы. Без этих данных изготовить точную замену невозможно.
Из названия известны только мощность и напряжение. Остальные параметры снимаются с образца или чертежа.
Среда и материал оболочки: вода, воздух, масло
ТЭН работает в определённой среде. От этого зависит материал трубки и предельная удельная мощность. У производителей в каталогах для воды чаще используют медь, латунь или нержавеющую сталь, для масла и жиров - углеродистую сталь, для воздуха - сталь, часто с оребрением.
Если нужен ТЭН для воды, масла или воздуха, укажите это при заказе. Без указания среды нельзя подобрать подходящий материал оболочки.
- Вода - нержавеющая сталь, медь, латунь
- Масло - углеродистая сталь
- Воздух - сталь, возможны рёбра
Для масла и воздуха мощность на квадратный сантиметр поверхности должна быть ниже, чем для воды. Иначе перегрев и выход из строя.
Подключение на напряжение 230 В и ток
Этот ТЭН рассчитан на подключение к сети 230 В. По расчёту ток составляет 4,35 А. При таком токе сечение проводов и контакты должны соответствовать нагрузке.
Сопротивление рабочего элемента 52,9 Ом - именно оно обеспечивает мощность 1 кВт при напряжении 230 В.
Для сети 230 В, мощности 1 кВт, ток - 4,35 А, рабочее сопротивление - 52,9 Ом.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: какое сопротивление ждать
При проверке исправного ТЭН мультиметр в режиме омметра должен показать около 52,9 Ом. Допускается небольшое отклонение из-за нагрева или класса точности прибора.
Если прибор показывает ноль или бесконечность - спираль замкнута или оборвана. Также проверьте сопротивление между контактом и оболочкой: оно должно быть большим, утечка недопустима.
- Отключите ТЭН от сети.
- Переключите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным стержням.
- Сравните показание с 52,9 Ом.
Что прислать
Для изготовления точной замены нужен один из вариантов: чертёж, эскиз или образец старого ТЭН. Если образца нет, снимите размеры: диаметр трубки, развёрнутую длину, расстояние между контактными стержнями, длину стержней, тип и размер резьбы, форму изгиба.
Также укажите среду, в которой работает ТЭН (вода, масло, воздух), и желаемый материал оболочки. Если материал не указать - сделаем по стандарту для данной среды. Делаем по чертежу, эскизу, образцу.
Чем больше параметров вы пришлёте, тем точнее будет изготовлена замена. По заказу меняем материал оболочки, резьбу штуцера и геометрию.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и стиральные машины. В бойлере нагреватель встроен в бак через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки. Нержавеющая сталь подходит для воды и слабокислых сред.
Можно ли поставить этот ТЭН в другую среду, например в масло?
Нет, для каждой среды нужен свой расчёт удельной мощности. ТЭН, рассчитанный на воду, в масле перегреется. Укажите среду при заказе.
Как измерить развёрнутую длину ТЭН?
Аккуратно выпрямите трубку по форме без повреждений и измерьте рулеткой вдоль оси. Либо измерьте длину по образцу, повторяя все изгибы.
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы под ваше крепление. Укажите нужный стандарт или пришлите образец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
