Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка посадочных размеров и формы фланца с ТЭН Protherm Скат
- Сверить посадочные размеры и форму фланца с вашей старой деталью.
- Проверить количество и расположение выводов (штекеров или клемм).
- Измерить общую длину трубки (прямой или изогнутой части).
- Уточнить мощность и напряжение, указанные на корпусе вашего ТЭНа.
- Сопоставить буквенный код из названия детали с маркировкой на старой.

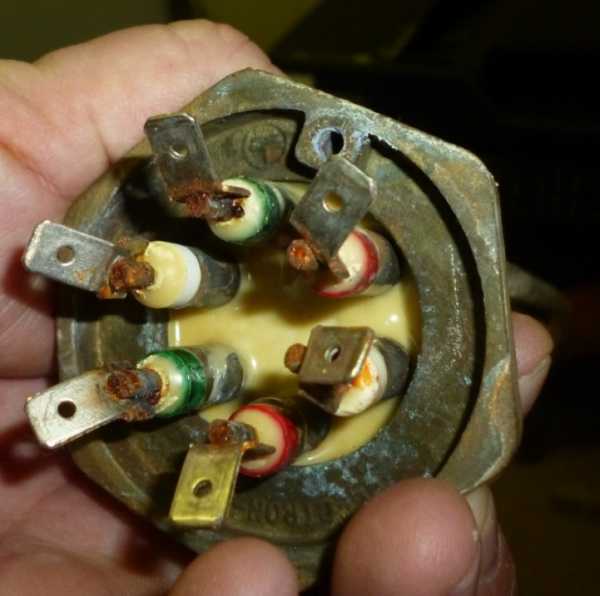

Фото старого ТЭН Protherm Скат для изготовления аналога
- Фото старого ТЭНа с чётким общим видом и крупным планом крепления.
- Фото шильдика котла Protherm Скат с указанием серии и года выпуска.
- Измерение длины по прямой линии от края до края трубки.
- Уточнение типа выводов: штекер "мама", клемма под винт или контактная группа.
- Если деталь не новая, укажите, что именно вышло из строя (перегорела спираль, пробой на корпус).
Изменение длины трубки, мощности или напряжения на заказ
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение выводов. Изменяем материал оболочки под агрессивную среду или другую температуру.
Применение: ТЭН для котла Protherm серии Скат
Такие нагреватели ставят в котёл отопления пассажирского вагона, где они находятся в водогрейном котле котельного отделения. Также они применяются в кормозапарнике и электрическом пищеварочном котле для кормов, где работают в водяной рубашке, а пар от кипящей воды передаёт тепло содержимому варочного бака без прямого контакта с продуктом. Ещё один вариант использования - блок ТЭН для твердотопливного котла, который устанавливается в штатную бобышку или обвязку.
Вопросы
Подойдёт ли ТЭН от другой модели Protherm с таким же кодом?
Сравните по фото и длине. Если код совпадает и размеры те же, скорее всего подойдёт, но лучше прислать фото фланца для проверки.
Можно ли сделать такой же, но на другое напряжение?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого ТЭНа.
Вы делаете ТЭН с другим креплением, если мой фланец нестандартный?
Да, сделаем под ваш фланец. Пришлите чертёж или эскиз крепления с размерами.
Можно заменить материал трубки на нержавейку для моей жёсткой воды?
Да, сделаем из другого материала. Укажите среду и приложите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
