Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 305 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G1; можно G1/2, G1 1/4 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает для изготовления

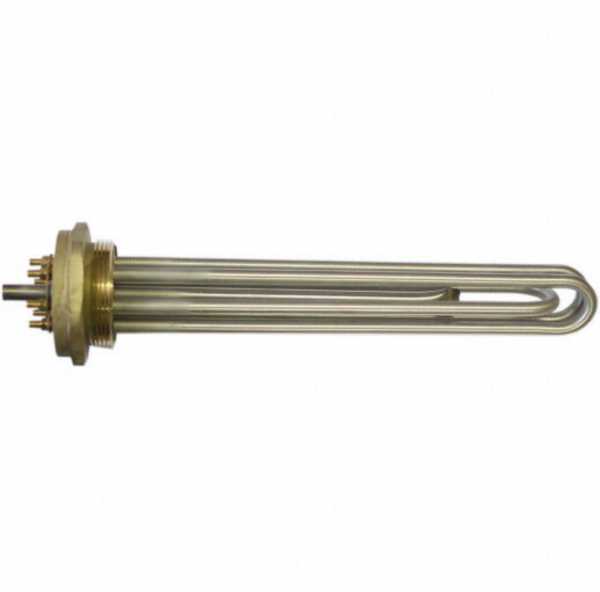

В названии зашифрованы 4,5 кВт мощности, резьба крепления G1.5, диаметр трубки 48 мм и длина по прямой части 305 мм.
Для запуска в работу этого набора параметров недостаточно: нужны напряжение сети, среда нагрева (вода, масло, воздух), материал оболочки, длина контактных стержней и полная развёрнутая длина с учётом изгиба.
Развёрнутая длина L305 мм - это размер по прямой части корпуса, а не полная длина трубки после гибки.
Без напряжения и кода среды по ГОСТ 13268-88 точный расчёт спирали невозможен.
Крепление: штуцер, гайка, фланец, межосевое
Резьба G1.5 (дюймовая трубная) - стандартный штуцер для врезки в бак или муфту. Этот ТЭН рассчитан на одиночную установку через штуцер, без фланца.
Межосевое расстояние в названии не указано - значит, крепление одиночное, без парных отверстий.
По заказу меняем штуцер на гайку или фланец другого типоразмера.
- G1.5 - наружная резьба, шаг 11 ниток на дюйм
- Диаметр штуцера под ключ обычно равен наружному диаметру резьбы
У одиночных ТЭН с резьбой G1.5 длина контактного стержня должна быть не менее 40 мм от торца штуцера.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Положите старый ТЭН на ровную поверхность.
- Измерьте развёрнутую длину - распрямите трубку мысленно или мягкой проволокой повторите её контур, затем измерьте проволоку.
- Замерьте холодные зоны - участки от конца трубки до начала активной части (обычно 40 - 65 мм по ГОСТ).
- Снимите форму после гибки - сфотографируйте с линейкой в двух проекциях.
Развёрнутая длина - главный размер для расчёта сопротивления спирали. Её отклонение от чертежа не должно превышать ±2% по ГОСТ.
Не отрезайте контактные стержни - по их длине определяют код холодной зоны (A, B, C…).
Форма и гибка: как передать форму и радиус
Форма ТЭН в названии не указана - значит, изделие может быть прямым, П-образным, W-образным или другого контура.
Чтобы мы повторили гибку, пришлите:
- Эскиз с размерами радиусов и углов
- Фото старого образца рядом с линейкой
- Образец (почтой или курьером)
У производителей встречаются радиусы гиба от 2,5 до 5 диаметров трубки. Для 48 мм минимальный радиус обычно 120 - 150 мм.
По заказу меняем радиус гиба, количество изгибов и расположение холодных зон.
Главное правило: контактный стержень не должен начинаться ближе 20 мм от изгиба.
Что прислать
Для точного изготовления этого ТЭН 4,5 кВт G1.5 D48mm L305mm достаточно одного из вариантов:
- Чертёж с указанием развёрнутой длины, холодных зон, формы и материала
- Эскиз от руки с размерами и фото
- Старый образец (без маркировки - не проблема, сделаем по образцу)
Вместе с образцом укажите напряжение, среду и желаемый материал оболочки.
По заказу меняем длину стержней, резьбу и диаметр трубки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель расположен в баке, через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать этот ТЭН на другое напряжение?
Да, по заказу меняем сопротивление спирали под любое напряжение из ряда ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Укажите нужное при заказе.
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите мягкую медную проволоку, повторите ею все изгибы старого ТЭН, затем распрямите проволоку и измерьте рулеткой. Это и будет развёрнутая длина.
Можно ли заказать этот ТЭН из нержавейки?
Да. В каталогах производителей для воды и слабых кислот (код J) применяют нержавеющую жаростойкую сталь. По заказу меняем материал оболочки.
У меня старый ТЭН без маркировки - вы сможете сделать такой же?
Делаем по образцу. Пришлите старый ТЭН, мы снимем все размеры, определим развёрнутую длину и форму гибки. Маркировка не нужна.
