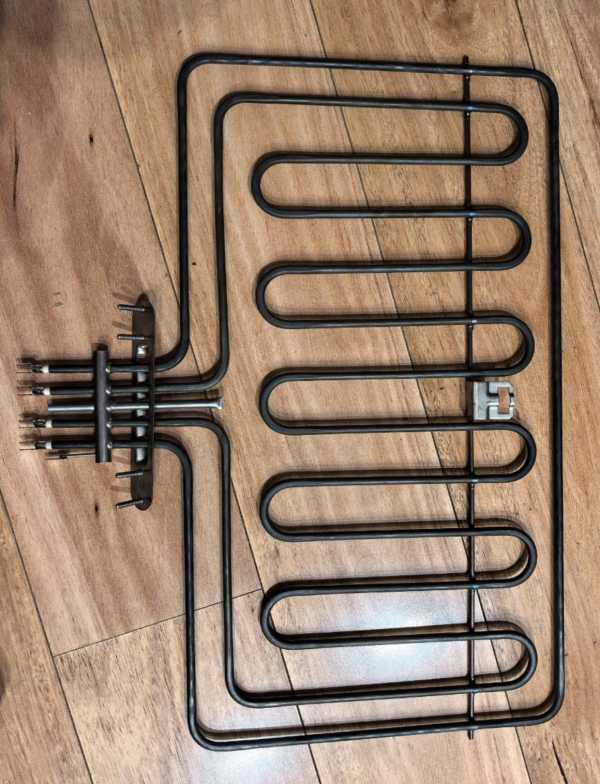

Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Маркировка Irca 1145/2500 W: что сказано и что нужно уточнить
В названии указан производитель (Irca), номер модели (1145) и мощность - 2,5 кВт. Этого достаточно, чтобы понять: перед вами трубчатый электронагреватель (ТЭН) по ГОСТ 13268-88.
Чего в названии нет - и это главное для изготовления:
- Напряжение (из ряда по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В)
- Длина развёрнутая (от 250 до 6300 мм, с допуском ±2% до 1000 мм)
- Диаметр оболочки (по ГОСТ: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм)
- Длина контактного стержня в заделке (код A-H по ГОСТ: от 40 до 630 мм)
- Код среды (буква по таблице 4 ГОСТ: X, J, P, Z, S, T и др.)
Главное: без этих параметров мы не можем сделать точно такой же ТЭН. Нужен образец, чертёж или эскиз.
Крепление: штуцер, гайка, фланец - что подойдёт
У одиночных ТЭН крепление бывает трёх типов:
- Штуцер с наружной резьбой (вкручивается в корпус)
- Гайка накидная (прижимает ТЭН через прокладку)
- Фланец (приваривается или прикручивается болтами)
Для этого ТЭН нужно указать:
- Тип резьбы (метрическая, дюймовая)
- Размер резьбы (например, M14×1,5 или G1/2)
- Межосевое расстояние (если крепление на два болта)
Крепление должно быть на прямом участке трубы - не менее 20 мм от начала изгиба для диаметров 10-16 мм.
Форма и гибка: как передать радиус
ТЭН может быть прямым, U-образным, W-образным, кольцевым или любой другой конфигурации. Главное - радиус гибки.
Чтобы мы повторили форму точно:
- Нарисуйте эскиз от руки с размерами прямых участков
- Укажите радиус изгиба (внутренний или по оси трубы)
- Отметьте, где начинается и заканчивается активная часть (она греется)
- Обозначьте холодные зоны - участки у концов, где спирали нет
Совет: для сложных форм лучше всего прислать фото или образец - мы делаем по чертежу, эскизу, образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
Если старый нагреватель ещё цел, снимите мерки в таком порядке:
- Развёрнутая длина - выпрямите (мысленно) трубу и замерьте общую длину от кончика до кончика
- Диаметр оболочки - штангенциркулем в трёх местах (по ГОСТ допуск +0,3/-0,1 мм для малых диаметров)
- Длина холодных зон - от конца контактного стержня до начала активной части (код A-H по ГОСТ: 40, 65, 100, 125, 160, 250, 400, 630 мм)
- Форма после гибки - сфотографируйте с линейкой рядом, укажите все углы и радиусы
- Длина контактных стержней - от выхода из оболочки до конца (обычно 40-160 мм)
Главный размер: развёрнутая длина - от неё зависит мощность и сопротивление спирали.
Что прислать для заказа
Для изготовления ТЭН по вашему образцу достаточно одного из вариантов:
- Чертёж с размерами, материалом оболочки, напряжением и мощностью
- Эскиз от руки с подписанными цифрами
- Образец (старый ТЭН) - мы снимем все размеры сами
Дополнительно укажите:
- Среду (вода, масло, воздух, кислота) - от этого зависит материал оболочки
- Напряжение (220 В, 380 В или другое)
- Нужна ли резьба и какая
По заказу меняем материал оболочки, длину, напряжение, крепление - но только если вы это явно укажете.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли поставить этот ТЭН в другую среду (например, в масло вместо воды)?
Да, но потребуется другой материал оболочки и другая удельная мощность. Для масла по ГОСТ - код Z, предельная мощность 3,0 Вт/см², оболочка из углеродистой стали.
Можно ли сделать ТЭН из нержавейки?
Да, у производителей в каталогах есть ТЭН с оболочкой из нержавеющей стали (код J - для слабых кислот, код T - для горячего воздуха). По заказу меняем материал.
Можно ли сделать на другое напряжение (не 220 В, а 380 В)?
Можно. Для трёхфазной сети ТЭН на 220 В собирают в «звезду», на 380 В - в «треугольник». Укажите нужное напряжение при заказе.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, делаем по чертежу, эскизу, образцу. Если нет маркировки - снимаем размеры сами: развёрнутую длину, диаметр, длину холодных зон, форму гибки, тип крепления.
