Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

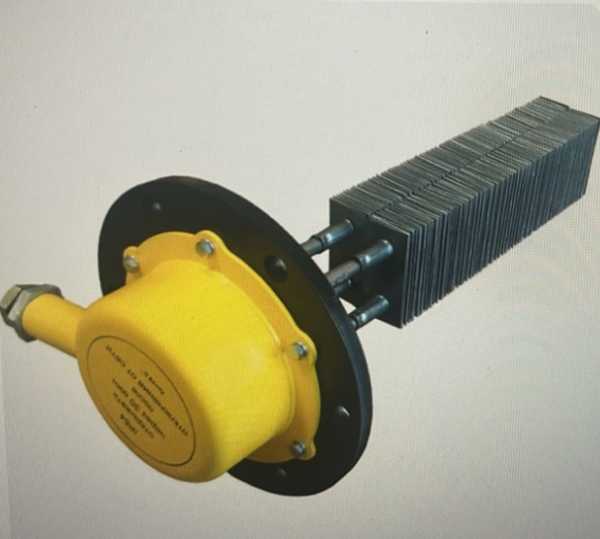

ТЭНБ-10И220-И1: что известно о составе блока
ТЭНБ в названии указывает на блочный трубчатый нагреватель. У производителей такой блок обычно объединяет несколько отдельных ТЭНов в одном присоединительном узле. По маркировке нельзя определить количество элементов, материал трубок и тип присоединения.
На старом блоке сверьте:
- Маркировку и схему на шильдике;
- Форму и тип присоединения;
- Число выводов и расположение клемм.
Подключение ТЭНБ-10И220-И1: схема и ток
Выбрать для этого блока звезду или треугольник по одному названию нельзя. В готовых данных указана только суммарная мощность 10 кВт. Схема подключения и ток по фазе не приведены.
Схему сверяйте с маркировкой блока и документацией котла. Не подключайте по предположению.
Можно ли заменить один ТЭН, а не весь блок
Это зависит от конструкции конкретного блока и совместимости элемента. У производителей одиночный ТЭН может быть комплектующей блока, но для замены нужно сверить мощность, напряжение, размеры, форму и расположение выводов, а также способ крепления.
Не подбирайте замену только по внешнему сходству: различия в характеристиках могут привести к неправильной работе блока.
Нужен ли термостат и где он находится
В названии ТЭНБ-10И220-И1 наличие встроенного термостата не обозначено. В маркировках производителей регулируемое исполнение часто выделяют как ТЭНБР; терморегулятор у такого блока размещают в отдельном корпусе управления. Нужен ли внешний термостат, определяют по схеме котла.
Что прислать для проверки
- Фото шильдика и блока целиком.
- Фото присоединения, выводов и схемы подключения.
- Маркировку старого элемента, если требуется заменить только его.
- Данные котла и описание среды, которую нагревает блок.
По чертежу, эскизу или образцу делаем блоки; по заказу меняем конструкцию и материал.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также нагреватели используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры и в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Нужен ли термостат в блоке?
Встроенный термостат для ТЭНБ-10И220-И1 по названию не подтверждён. Необходимость внешнего устройства зависит от схемы управления котлом.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно также проверить электрические параметры, габариты блока и допустимую нагрузку оборудования.
Как подключить блок к однофазной сети 220 В?
Только если такое подключение разрешено схемой и характеристиками блока. Сверьте шильдик и документацию, не подключайте блок только на основании его мощности.
Можно ли поставить нержавеющие трубки вместо стальных?
Материал должен соответствовать конструкции блока и рабочей среде. По заказу меняем материал, если это согласовано по чертежу, эскизу или образцу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
