Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |

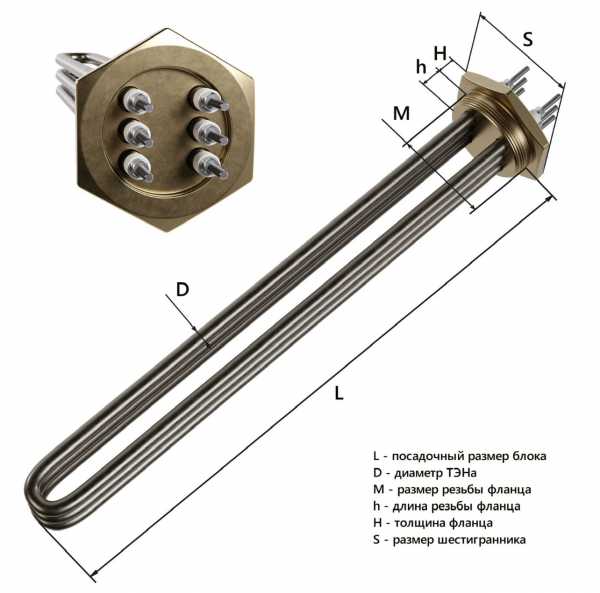

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Из чего собран блок ТЭНБ 3т на 3 кВт
Обозначение указывает на блочный нагреватель с тремя ТЭНами. В типовой конструкции у производителей элементы собраны в общем присоединительном узле, но точное исполнение этого блока уточняйте по маркировке старой детали.
- Сверьте число элементов, форму и расположение трубок, тип присоединения и клемм.
- Если маркировка не читается, пришлите фото блока целиком и места подключения.
Одного совпадения по мощности недостаточно, чтобы подтвердить совместимость.
Материал трубок: подбирайте под среду
По названию материал оболочки определить нельзя. У производителей и в каталогах встречаются стальные, нержавеющие и титановые исполнения; выбор зависит от среды и условий работы.
Посмотрите маркировку старого блока или документацию к котлу. Не подбирайте материал только по внешнему виду трубок.
Можно ли заменить один ТЭН, а не весь блок
Возможность замены зависит от конструкции и доступности подходящего элемента. Перед подбором сверьте:
- Маркировку старого ТЭНа и его электрические параметры.
- Форму, длину, диаметр и способ крепления.
- Выводы и схему соединения внутри блока.
Если нет уверенности в совпадении, безопаснее подбирать блок целиком по старому образцу.
Что прислать для подбора блока на 3 кВт
Отправьте фото маркировки, блока целиком, присоединительной части и клемм. Укажите, в каком котле он установлен, и приложите схему подключения, если она есть.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится внутри корпуса котла в герметичной оболочке. Также они устанавливаются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок закреплён на фланце. Кроме того, нагреватели применяются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы не подтверждает совместимость. Нужно проверить допустимую мощность котла, питание и схему подключения.
Почему перегорает один из трёх ТЭНов?
Возможны неисправность самого элемента, плохой контакт, ошибка подключения или перегрев из-за условий работы. Перед заменой стоит найти причину отказа.
Как подключить блок к однофазной сети 220 В?
Подключайте только по схеме именно этого блока и котла. Не меняйте перемычки и не объединяйте выводы наугад: схему уточните по маркировке или документации.
Нужен ли термостат в блоке?
Наличие встроенного термостата по названию определить нельзя. Проверьте конструкцию блока и систему управления котлом: термостат может быть отдельным.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
