Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия прямо следуют три параметра: 10 кВт мощности, длина 45 (скорее всего, развёрнутая длина в сантиметрах, по ГОСТ - от 250 до 6300 мм) и резьба штуцера 3/4 дюйма.
Для запуска в производство этих данных недостаточно. У производителей в каталогах и чертежах обязательно указывают:
- Номинальное напряжение (по ГОСТ 13268-88: 12, 24, 36, 42, 48, 60, 127, 220, 380 В);
- Код нагреваемой среды (буква по таблице 4 ГОСТ: X, J, P, S, T, Z и другие);
- Диаметр оболочки;
- Длину холодной зоны и контактного стержня;
- Форму после гибки (если ТЭН не прямой).
Делаем по чертежу, эскизу или образцу. По заказу меняем напряжение, среду, материал оболочки и длину холодных зон - при условии, что мощность 10 кВт и развёрнутая длина 45 см остаются в расчётных пределах.
Главный параметр - среда нагрева. От неё зависит материал оболочки и предельная мощность на квадратный сантиметр. Без кода среды ТЭН не соберут.
Крепление: штуцер, гайка, фланец, межосевое
В названии стоит резьба 3/4 дюйма - это стандартный штуцер. По заказу меняем тип крепления:
- Штуцер (резьба наружная/внутренняя) - ваш случай;
- Гайка с уплотнителем - для баков с отверстием;
- Фланец - для больших ёмкостей, где нужно межосевое расстояние между ТЭН;
- Бесфланцевое крепление - для сухих камер.
Межосевое расстояние и диаметр фланца задаются в чертеже. Для одиночного ТЭН с резьбой 3/4 межосевое не применяется - это параметр блоков ТЭНБ.
Резьба штуцера - единственное, что точно известно. Если нужно другое крепление, присылайте эскиз.

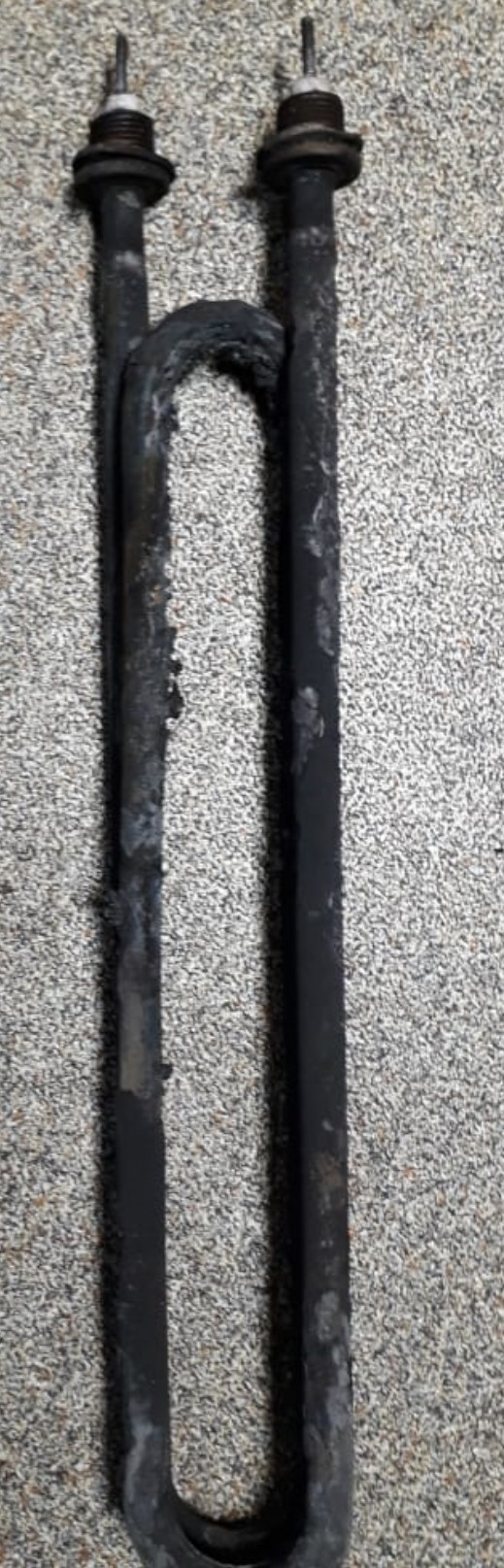

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если заменяете вышедший из строя ТЭН, снимите три группы размеров:
- Развёрнутая длина - выпрямите старый ТЭН (или измерьте по контуру мягкой проволокой, затем распрямите её и замерьте рулеткой). У вас указано 45 см.
- Холодные зоны - расстояние от торца оболочки до начала активной части (там, где трубка не греет). По ГОСТ длина контактного стержня в заделке обозначается буквами A - H (от 40 до 630 мм). Измерьте штангенциркулем длину неизолированного стержня и заделку под изолятором.
- Форма после гибки - на листе бумаги/картона обведите контур старого ТЭН, отметьте центры радиусов изгиба и расстояния между осями прямых участков.
Развёрнутая длина 45 см - база для расчёта спирали. Если ошибётесь в замере, мощность уйдёт от 10 кВт.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
У производителей в каталогах ТЭН бывают прямые, U-образные, W-образные, кольцевые, с произвольным изгибом. Для вашего ТЭН (длина 45 см, резьба 3/4) форма пока не задана.
Передайте форму одним из способов:
- Приложите старый ТЭН к листу бумаги, обведите контур, поставьте размеры радиусов изгиба и расстояния между осями прямых участков;
- Сделайте фото с линейкой рядом с каждой гнутой частью;
- Вышлите шаблон из проволоки (мягкая стальная проволока, повторяющая все изгибы).
Важно: конец контактного стержня на изогнутом ТЭН должен находиться только на прямом участке - не менее 20 мм от начала изгиба для диаметров 10 - 16 мм (по ГОСТ). Учитывайте это при замере.
Радиус изгиба не может быть меньше двух диаметров оболочки. Для ТЭН 10 кВт с длиной 45 см это критично.
Что прислать
Для заказа подготовьте:
- Развёрнутую длину (указано 45 см);
- Резьбу штуцера (3/4);
- Напряжение (220 В, 380 В или другое - по ГОСТ);
- Код среды (буква из таблицы: X - вода, J - слабые кислоты, P - слабые щёлочи, S - воздух до 450°C, Z - масла и жиры и т.д.);
- Диаметр оболочки (если не указан - измерить старый);
- Форму - эскиз, чертёж, образец или обводку на бумаге;
- Длину холодных зон (или контактных стержней).
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу, материал оболочки, длину холодных зон, напряжение.
Без кода среды и напряжения ТЭН на 10 кВт с длиной 45 см не изготовить - сгорит или не даст нужной мощности.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере ТЭН монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закрепляется снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на любую из стандартных (1/2, 1, 1 1/4 дюйма и др.). Главное - чтобы мощность 10 кВт и длина 45 см оставались в расчётных пределах.
Можно ли поставить в другую среду?
Можно, если выбран материал оболочки, подходящий для новой среды по таблице 4 ГОСТ. Например, для масла (код Z) нужна углеродистая сталь, для кислот (код J) - нержавейка. Пришлите код среды.
Как измерить развёрнутую длину?
Возьмите мягкую проволоку, повторите контур старого ТЭН, затем распрямите её и замерьте рулеткой от одного торца оболочки до другого. У вас должно получиться 45 см.
Можно ли на другое напряжение?
Да, по заказу пересчитываем спираль под любое напряжение из ряда ГОСТ (12, 24, 36, 42, 48, 60, 127, 220, 380 В). Мощность останется 10 кВт, изменится электрическое сопротивление.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
