Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 400 Вт; можно меньше или больше, примерно от 240 Вт до 560 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 48 В; можно на 12, 24, 36 В, переменный или постоянный ток |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

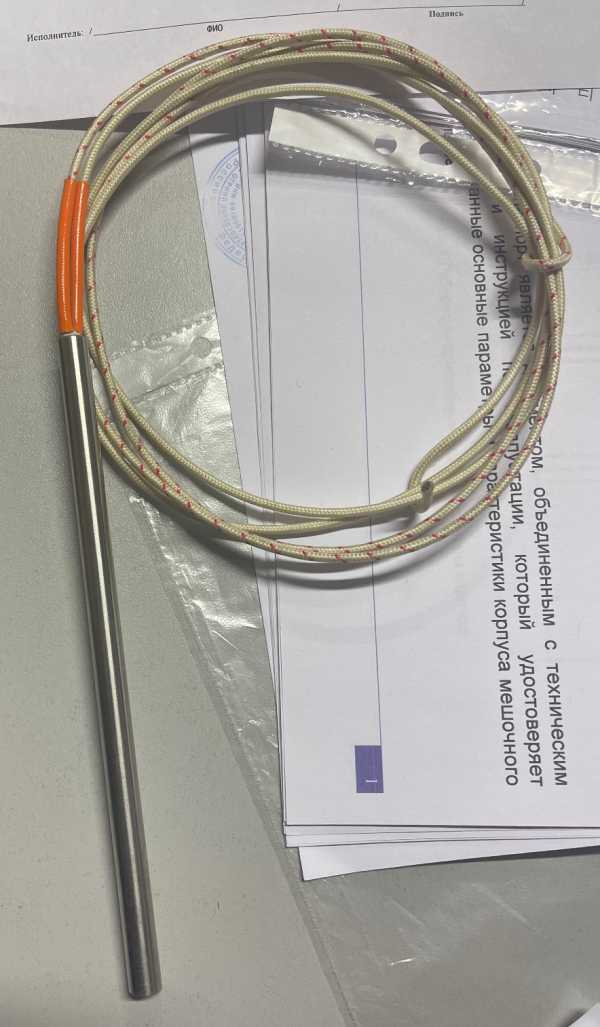

Из названия понятно: это трубчатый электронагреватель, диаметр оболочки 8 мм, длина 65 мм, напряжение 48 В, мощность 400 Вт (0,4 кВт). Из готовых расчётов добавляются ток 8,33 А и рабочее сопротивление 5,8 Ом.
Но для производства этого мало. Не указаны:
- Материал оболочки (углеродистая сталь, нержавейка, медь)
- Тип крепления (штуцер, гайка, фланец)
- Форма (прямой или изогнутый, радиус гибки)
- Длина и диаметр контактных стержней
- Наличие холодной зоны и её размер
- Среда нагрева (вода, воздух, масло)
Без этих данных можно изготовить только условный нагреватель, который не факт что подойдёт к вашему устройству.
Не пытайтесь заказать аналог по одной фразе «диаметр 8, длина 65». Это не техническое задание, а обрывок маркировки.
Главная цифра здесь: сопротивление 5,8 Ом при 48 В.
Проверка мультиметром: какое сопротивление ждать (дано в расчёте)
Для проверки исправности возьмите мультиметр и измерьте сопротивление между контактными стержнями. В рабочем режиме расчётное сопротивление составляет 5,8 Ом. На практике прибор покажет близкое значение, с учётом температуры спирали.
- Если сопротивление около 5,8 Ом, спираль цела.
- Если «бесконечность», обрыв.
- Если ноль или очень мало, короткое замыкание внутри.
Дополнительно проверьте изоляцию на корпус: один щуп на стержень, второй на оболочку. Сопротивление изоляции должно быть не менее 0,5 МОм, а лучше выше.
Сопротивление 5,8 Ом относится только к холодному замеру? В расчёте дано рабочее значение. При нагреве сопротивление нихрома немного растёт, поэтому допускается отклонение.
Крепление: штуцер, гайка, фланец, межосевое
В названии нет ни слова про крепёж. А это критично. Один и тот же ТЭН с диаметром 8 мм и длиной 65 мм может иметь:
- Штуцер с резьбой M10 или M12
- Гайку с наружной резьбой
- Приварной фланец
- Вообще без крепления, просто гладкую трубку
Межосевое расстояние для крепёжных отверстий тоже не указано. У производителей в каталогах есть типовые варианты, но подобрать их без чертежа невозможно. Делаем по чертежу, эскизу, образцу.
Если прислать образец, снимем все размеры крепления за один день.
Форма и гибка: как передать форму и радиус
Трубка длиной 65 мм может быть прямой, а может иметь один или несколько изгибов. В названии не указан радиус гибки, а он жёстко ограничивает технологию. Для диаметра 8 мм минимальный радиус гибки у производителей обычно составляет не менее 10 мм по внутренней стороне, но точное значение зависит от материала.
Как передать форму:
- Сделайте эскиз от руки с указанием габаритных размеров.
- Отметьте оси изгиба и радиусы.
- Укажите длину прямой части до и после изгиба.
- Если есть образец, просто обведите его на бумаге.
Прислать фото с линейкой уже лучше, чем ничего. Но чертёж с размерами даёт точность.
Радиус гибки для диаметра 8 мм начинается от 10 мм, но не верьте этому числу без проверки.
Что прислать
Чтобы мы изготовили точный аналог, подготовьте:
- Чертёж с размерами (допускается эскиз)
- Или сам образец (ТЭН, который сейчас стоит)
- Или фото с линейкой и всеми промерами
Обязательно укажите:
- Материал оболочки, если знаете
- Тип крепления и его размеры
- Длину контактных стержней
- Форму: прямой, изогнутый, угловой
- Среду, в которой работает нагреватель
По заказу меняем материал оболочки, форму, крепление и параметры под вашу задачу. Делаем по чертежу, эскизу, образцу.
Лучший вариант для точности: прислать оригинальный ТЭН или его фрагмент.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент монтируется в бак через фланец или резьбовую втулку. В стиральной машине он закреплён снизу бака через резиновую манжету. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере на пути воды. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли нержавейку?
Да, делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки на нержавеющую сталь.
Можно ли на другое напряжение?
По заказу меняем напряжение и мощность. Если вам нужно 48 В и 400 Вт, то сопротивление останется 5,8 Ом. Другое напряжение потребует пересчёта.
Можно ли поставить в другую среду?
По заказу меняем материал оболочки и конструкцию под конкретную среду. Укажите, какая это среда: вода, воздух, масло или что-то ещё.
Как измерить развёрнутую длину?
Возьмите гибкую проволоку, повторите ею форму ТЭН по центральной оси, затем распрямите и измерьте. Либо приложите ТЭН к бумаге и обведите.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
