Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка изгибов и петель ТЭН для укладки в коллектор
- Форма: совпадает ли изгиб и количество петель вашей детали с представленной спиральной формой (W образная конфигурация).
- Крепление: проверьте, есть ли у старого элемента такие же контактные стержни на концах и их расположение.
- Выводы: сравните длину и направление контактных стержней.
- Длина: оцените общую длину в развернутом виде и диаметр трубки (визуально соответствует 6 8 мм).
- Название: сверьте маркировку на старой детали с буквенным кодом и цифрами в названии товара.

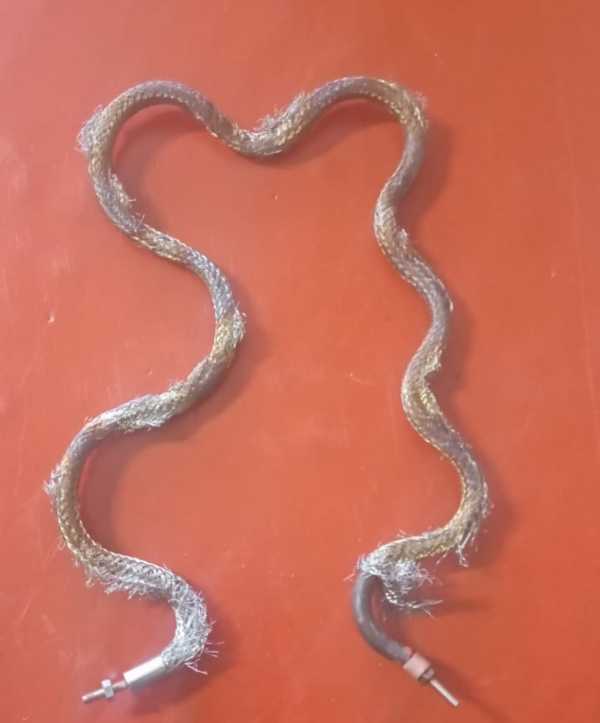

Фото старого нагревателя для коллектора с контактными стержнями
- Фото старого ТЭН с разных сторон (общий вид, изгибы, контактные стержни).
- Фото места установки или коллектора, куда укладывается нагреватель.
- Длину развернутой трубки и диаметр трубки (замерьте штангенциркулем или рулеткой).
- Маркировку на старой детали (буквы и цифры, если есть).
- Форму и количество петель (сделайте набросок от руки, если форма сложная).
Изготовление трубчатого ТЭН под коллектор по образцу с изменением длины
Мы делаем по образцу, фото, чертежу. По заказу меняем длину развернутой трубки, количество петель, расположение контактных стержней. Также можем изменить диаметр трубки или материал оболочки под агрессивную среду.
Применение: ТЭН для укладки в коллектор
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса, сразу на пути воды. В стиральной машине элемент закреплён снизу бака через резиновую манжету прижимной скобой.
Вопросы
Мне нужно другое напряжение (например, 220 В вместо 380 В), вы можете сделать такой же ТЭН под мои параметры?
Да, сделаем. Пришлите фото старой детали, желаемое напряжение и мощность. Если мощность не указана, скажите, для какого объема жидкости или воздуха он нужен.
У меня другая длина развернутой трубки, чем на фото. Вы подберете нужную?
Да, сделаем по вашему образцу. Пришлите длину старой детали (в развернутом виде) и фото формы. Если длины нет, укажите расстояние между крайними точками крепления.
Мне нужно другое крепление (не контактные стержни, а например резьба или клеммы). Вы можете изменить?
Да, сделаем. Пришлите фото старого крепления и его размеры. Если крепления нет, опишите, как подключается нагреватель в вашем оборудовании.
ТЭН будет работать в агрессивной среде (кислота, щелочь). Вы сделаете из другого материала?
Да, сделаем. Пришлите фото старого ТЭН и укажите среду (жидкость или газ, температуру, концентрацию). Мы подберем материал оболочки и диаметр трубки под вашу задачу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
