Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

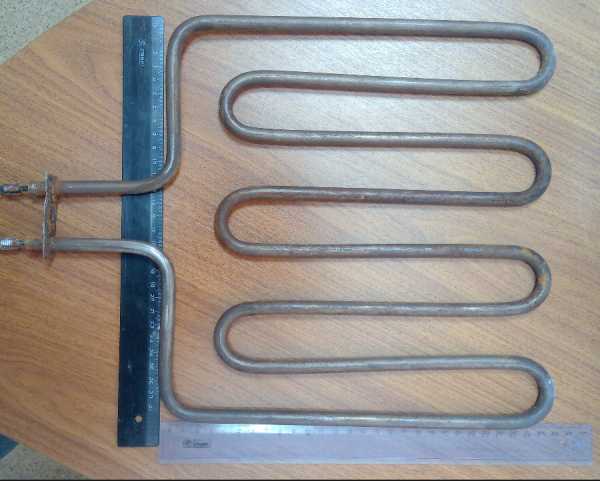

Из названия «ТЭН (220В, 2.5кВт), греет воздух с соляным туманом» мы знаем:
- Напряжение: 220 В
- Мощность: 2,5 кВт
- Ток (расчёт): 11,36 А
- Сопротивление в рабочем режиме (расчёт): 19,4 Ом
- Среда: воздух с соляным туманом
Чего не хватает для изготовления: развёрнутая длина, форма после гибки, холодные зоны, крепление (штуцер, гайка, фланец, межосевое), диаметр оболочки, материал оболочки.
У производителей для воздуха с агрессивной средой (соляной туман) чаще используют оболочку из нержавеющей стали.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Аккуратно выньте старый ТЭН из установки
- Измерьте развёрнутую длину - распрямите трубку или измерьте по средней линии изгиба
- Определите холодные зоны (участки без нагрева на концах) - измерьте расстояние от торца трубки до начала активной части
- Зарисуйте или сфотографируйте форму после гибки: прямые участки, радиусы изгиба, углы
- Укажите диаметр оболочки
Если не уверены в замерах - пришлите нам старый образец. Делаем по чертежу, эскизу, образцу.
Главная цифра раздела: развёрнутая длина по ГОСТ - от 250 до 6300 мм.
Крепление: штуцер, гайка, фланец, межосевое
Крепление бывает нескольких типов:
- Штуцер с резьбой (например, M16, M18, M22, M27)
- Гайка (накидная или приварная)
- Фланец (с отверстиями под болты)
- Межосевое расстояние (расстояние между центрами отверстий на фланце)
По заказу меняем тип крепления, резьбу штуцера, диаметр фланца.
Среда и материал оболочки
Среда: воздух с соляным туманом. Это агрессивная среда, поэтому:
- Рекомендуемый материал оболочки: нержавеющая сталь (например, 08Х18Н10Т)
- У производителей для воздуха с соляным туманом предельная удельная мощность ниже, чем для воды - в каталогах для спокойного воздуха до 450°C стоит 2,2 Вт/см², для воздуха выше 450°C - 5,0 Вт/см²
Для воды и масла материал оболочки другой - делаем по заказу с учётом среды.
Что прислать
Чтобы мы изготовили точную копию, пришлите:
- Чертёж или эскиз с размерами (развёрнутая длина, холодные зоны, форма, крепление)
- Фотографию старого ТЭН с разных ракурсов
- Образец (старый нагреватель)
- Укажите среду - мы уже знаем, что это воздух с соляным туманом
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудование для работы в агрессивной среде. Например, в парогенераторах и гладильных системах они установлены в бойлере - отдельной ёмкости для воды с ТЭН внутри. Также они используются в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли нержавейку?
Да, для воздуха с соляным туманом нержавеющая сталь - подходящий материал оболочки.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера под вашу установку.
Как измерить развёрнутую длину?
Распрямите трубку или измерьте по средней линии изгиба, сложите длины всех прямых участков и длины дуг изгибов.
Можно ли поставить в другую среду?
Нет, этот ТЭН рассчитан на воздух с соляным туманом. Для другой среды нужен другой расчёт мощности и материала оболочки.
