Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

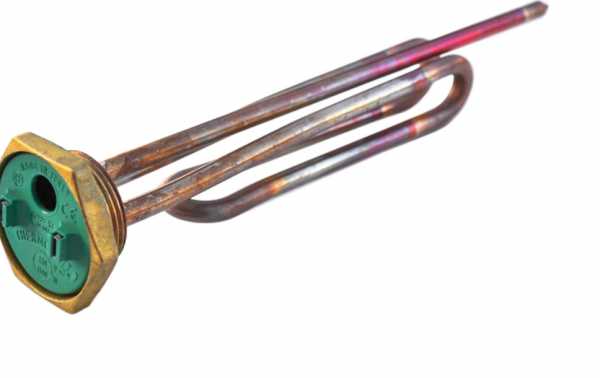

Из названия «ТЭН 1,5 кВт/220 Вольт. Материал тэна медь. Диаметр резьбы фланца 42 мм» мы знаем:
- Мощность: 1,5 кВт
- Напряжение: 220 В
- Материал оболочки: медь
- Резьба фланца: 42 мм
Чего в названии нет - это размеры для изготовления:
- Развёрнутая длина трубки
- Длина холодных зон (контактных стержней в заделке)
- Диаметр самой трубки (обычно 8 - 16 мм у производителей)
- Готовая форма после гибки (как именно изогнут ТЭН)
Без этих данных мы не сделаем точную копию. Нужен ваш старый образец или его чертёж.
Среда и материал оболочки: вода, воздух, масло
Медная оболочка по ГОСТ 13268-88 подходит для нагрева воды и слабых растворов щелочей/кислот (pH 5 - 9). Предельная удельная мощность для такой среды - 9,0 Вт/см².
Медь НЕЛЬЗЯ ставить в масло, жиры, воздух или агрессивные кислоты - разрушится за короткое время.
Для масла и жиров у производителей применяют углеродистую сталь (код среды Z, 3,0 Вт/см²). Для воздуха - сталь или нержавейку (коды S, T, O, K). Ваш медный ТЭН - только для воды.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Вот что нужно измерить на старом ТЭН, который хотите заменить:
- Разверните форму - мысленно распрямите трубку в одну линию. Измерьте полную длину трубки от кончика одного контактного стержня до кончика другого. Это и есть развёрнутая длина. У производителей она бывает от 250 до 6300 мм.
- Найдите холодные зоны - это участки трубки без нагрева, где спираль не доходит до краёв. По ГОСТ длина холодной зоны обозначается буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм. Измерьте расстояние от конца контактного стержня до начала активной части (там, где трубка греет). Обычно холодная зона видна по более светлому участку или по маркировке.
- Снимите форму - положите старый ТЭН на лист бумаги и обведите контур. Отметьте центры изгибов и расстояние между осями прямых участков.
Главная цифра: развёрнутая длина - без неё мы не рассчитаем сопротивление спирали для 1,5 кВт.
Не пытайтесь измерить развёрнутую длину рулеткой по изогнутой трубке - ошибка будет большой. Лучше обведите контур, а мы пересчитаем.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Форму можно передать тремя способами:
- Чертёж с размерами прямых участков, углами и радиусами изгиба. Радиус изгиба для медной трубки обычно не меньше 2 - 3 диаметров трубки.
- Эскиз от руки с подписанными расстояниями между центрами изгибов.
- Обводка на бумаге - положите старый ТЭН на лист, обведите карандашом, укажите размеры.
По ГОСТ контактный стержень должен находиться не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм. Если на вашем образце стержень ближе - сообщите, сделаем по заказу с запасом.
Минимум для заказа: развёрнутая длина + форма + холодные зоны - по этим трём точкам мы повторим ТЭН.
Что прислать
Для изготовления точной копии пришлите:
- Старый ТЭН (предпочтительно) - мы сами снимем все размеры
- Или чертёж / эскиз с указанием:
- Развёрнутой длины
- Длины холодных зон (от стержня до активной части)
- Формы (прямые участки, углы, радиусы)
- Диаметра трубки (если не знаете - укажем по ГОСТ)
- Резьбы фланца (у вас 42 мм - это уже известно)
Делаем по чертежу, эскизу, образцу. По заказу меняем длину холодных зон и форму в пределах возможного.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, где устанавливаются в небольшую цилиндрическую камеру нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, по заказу меняем напряжение. Но 1,5 кВт при 380 В даст другое сопротивление - потребуется пересчёт спирали. Пришлите желаемое напряжение, и мы подберём подходящий вариант.
Можно ли поставить этот ТЭН в другую среду, например в масло?
Нет. Медная оболочка по ГОСТ предназначена только для воды и слабых растворов (pH 5 - 9). Для масла нужен ТЭН из углеродистой стали с кодом среды Z.
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, делаем по образцу. Пришлите старый ТЭН - мы снимем все размеры: развёрнутую длину, холодные зоны, форму, диаметр трубки и резьбу.
Можно ли сделать другую резьбу штуцера, не 42 мм?
Да, по заказу меняем резьбу фланца. Уточните нужный диаметр и шаг резьбы.
