Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

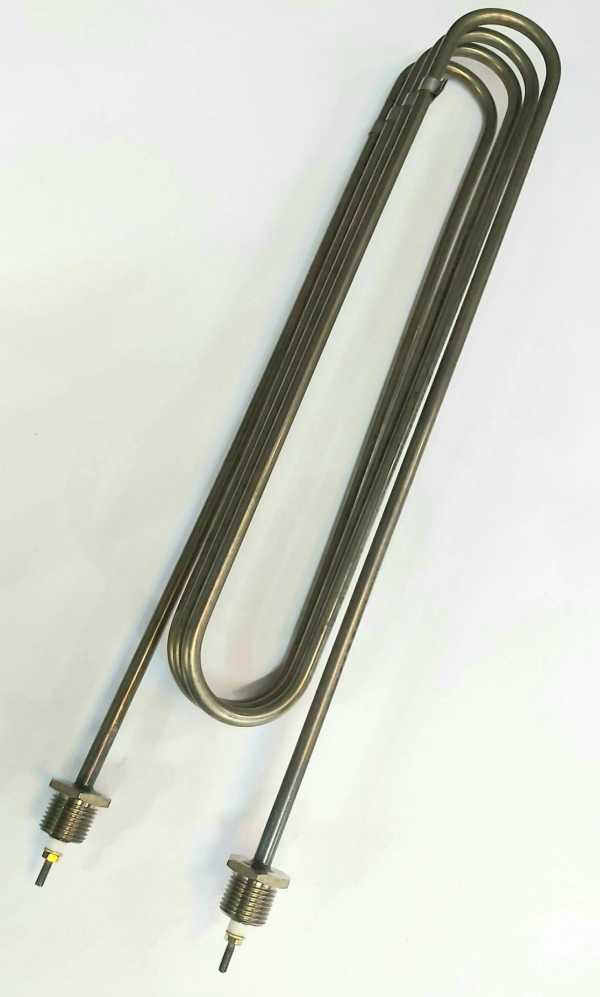

ТЭН 6 кВт: что сообщает маркировка
В названии указаны 6 кВт, 220 В и обозначение CZ 6432/003. Из него нельзя определить форму, размеры, материал оболочки и тип выводов. Суффикс «ВА» без документации не расшифровываем.
Для изготовления или подбора замены нужны чертёж, эскиз либо образец с данными о подключении и условиях нагрева.
Вода, воздух или масло: оболочку выбирают по среде
Точная среда для этого ТЭН в названии не указана. У производителей и в каталогах материал оболочки выбирают с учётом нагреваемой среды: требования для воды, воздуха и масла различаются.
Не следует считать, что материал оболочки старого ТЭН подходит для любой среды. Уточните, где установлен нагреватель и с чем соприкасается его трубка.
Среда нагрева важна для подбора материала оболочки. По одному обозначению CZ 6432/003 её не определить.
Форма ТЭН: эскиз с изгибами и радиусами
Передайте форму на чертеже или эскизе. Отметьте прямые участки, изгибы, расстояния между ними и радиус каждого изгиба. Если есть только образец, приложите фото и размеры, снятые с него.
Развёрнутую длину указывайте по осевой линии трубки, повторяя все изгибы. Не заменяйте её расстоянием между концами ТЭН.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение: 220 В и расчётный ток 27,27 А
Для этого товара в названии указано напряжение 220 В. Готовый расчёт для него: ток 27,27 А, сопротивление в рабочем режиме 8,1 Ом. Перед подключением сверьте параметры с сетью и схемой оборудования.
Не подключайте нагреватель, если напряжение питания или способ подключения не соответствуют его маркировке.
220 В, расчётный ток 27,27 А
Что прислать для подбора замены
Делаем по чертежу, эскизу, образцу. Для оценки пришлите:
- Фото ТЭН и места установки;
- Форму с размерами прямых участков и изгибов;
- Развёрнутую длину и радиусы изгибов;
- Сведения о среде нагрева;
- Фото выводов и данные о подключении.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, где находятся в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа устанавливают в стиральных машинах - они закрепляются снизу бака через резиновую манжету.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Для подбора приложите фото и размеры, а также укажите среду нагрева и параметры подключения.
Можно ли на другое напряжение?
По заказу меняем напряжение. Для подбора укажите требуемое напряжение и параметры оборудования.
Как измерить развёрнутую длину?
Измерьте длину трубки по её осевой линии, повторяя все изгибы. Прямое расстояние между концами не заменяет развёрнутую длину.
Можно ли нержавейку?
Материал оболочки подбирают с учётом среды нагрева. Уточните, будет ли ТЭН работать в воде, воздухе или масле.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
