Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭН 1500 Вт: почему нужен обдув
Оребрённый ТЭН передаёт тепло воздуху. Поток помогает отводить его от нагревателя; без обдува тепло может накапливаться, а ТЭН перегреваться.
1,5 кВт мощности не отменяют необходимости в потоке воздуха. В каталогах для воздушных ТЭН указывают, что включать нагрев при отключённом вентиляторе нельзя.
Не подавайте питание на ТЭН, если вентилятор не работает.
ТЭН 1500 Вт для калориферов, пушек и сушилок
ТЭНР применяют в оборудовании с нагревом воздуха. У производителей такие нагреватели встречаются в калориферах, тепловых пушках и сушильных установках.
Выбор конкретного нагревателя зависит от конструкции оборудования и предусмотренного в ней обдува. Совместимость с этим ТЭНом нужно проверять по чертежу или образцу.

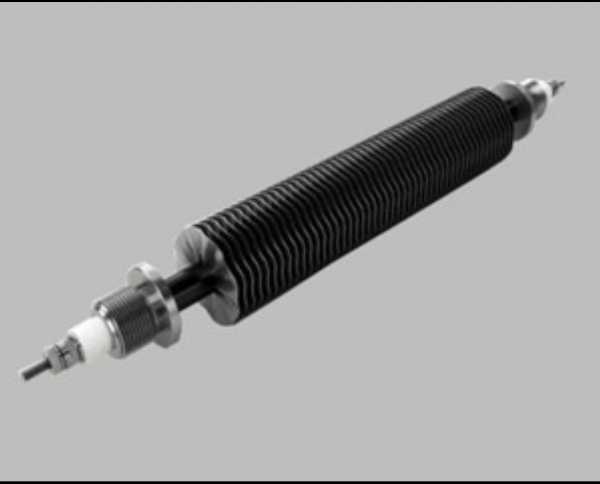

Прямой ТЭН 1500 Вт: что дают рёбра
На трубку оребрённого ТЭНа навита металлическая лента. Она увеличивает площадь теплоотдачи; в каталогах производителей для оребрения указывают увеличение площади в несколько раз по сравнению с гладкой трубкой.
Рёбра помогают передавать тепло воздуху, но для этого нужен его поток.
Рёбра ТЭНа 1500 Вт: пыль и коррозия
Пыль оседает между витками ленты и может затруднять проход воздуха. Если лента стальная и поверхность долго контактирует с влагой, возможно появление ржавчины.
При загрязнённых рёбрах проверьте состояние воздушного тракта и очистите нагреватель после отключения питания и остывания.
Повтор прямого ТЭНа 1500 Вт: что прислать
Для повтора пришлите чертёж, эскиз или образец. Укажите, что нужен прямой оребрённый воздушный ТЭН мощностью 1500 Вт.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, электрокалориферах приточных вентиляционных установок и сушильных камерах для пиломатериала. В конвекторе нагреватель располагается на пути воздушного потока между нижним воздухозаборником и верхней решеткой. В электрокалорифере оребренный трубчатый нагреватель устанавливается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В сушильных камерах для пиломатериала нагреватель в электрических моделях вмонтирован в воздуховод или корпус теплогенератора.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как чистить рёбра от пыли?
Отключите питание и дождитесь остывания ТЭНа. Удалите пыль мягкой щёткой или пылесосом, не деформируя ленту.
Можно ли поставить ТЭН без рёбер?
Гладкий ТЭН не стоит считать прямой заменой: у него другая площадь теплоотдачи. Совместимость нужно проверить по конструкции оборудования.
Можно ли сделать мощнее в те же размеры?
Возможность нужно оценить по чертежу или образцу с учётом обдува и условий работы. Одного совпадения габаритов недостаточно.
Можно ли сделать нержавеющие рёбра?
По заказу меняем материал рёбер на нержавеющий, если это подходит для требуемого исполнения.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
