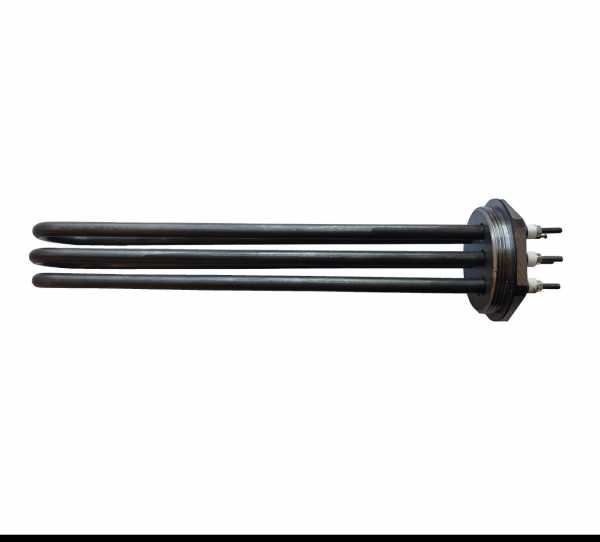

Что известно о составе блока на 3 кВт
Название указывает на блок ТЭН мощностью 3 кВт, но не сообщает число нагревательных элементов, тип присоединения и схему разводки. У производителей блок обычно собран из нескольких ТЭНов в общем присоединительном узле.
На старом блоке проверьте маркировку, число трубок, тип присоединения и расположение выводов. Если маркировки нет, пришлите фотографии блока с разных сторон.
Звезда или треугольник: данных для выбора нет
По одному названию нельзя определить схему подключения и ток по фазе. Для этого нужны данные о напряжении и элементах блока, а в готовом расчёте указана только мощность 3 кВт.
Перед подключением электрик должен сверить схему по маркировке или документации старого блока.
Материал трубок под среду
Название не указывает материал оболочки. В каталогах встречаются блоки со стальными и нержавеющими трубками; для солёной воды у производителей применяются также титановые решения. Материал выбирают с учётом среды и условий работы.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Один ТЭН вместо всего блока
В блоке элементы собраны в общем присоединительном узле, поэтому возможность замены одного ТЭНа зависит от конструкции конкретного блока. Сверьте маркировку, параметры элемента и его выводы, а также присоединение и схему соединений. Делаем по чертежу, эскизу, образцу.
Не подбирайте замену только по мощности блока: проверьте параметры самого элемента и совместимость с общей сборкой.
Что прислать для подбора
- Фото старого блока целиком и крупно его маркировку.
- Фото выводов и внутренней схемы, если она доступна.
- Данные о среде, напряжении питания и присоединении. Если маркировки нет, приложите замеры старого узла.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также они используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели этого типа применяются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец с выносным блоком управления и термодатчиком.
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно проверить габариты блока, параметры питания и допустимую нагрузку проводки и оборудования.
Можно ли заменить один ТЭН?
Иногда это возможно, но элемент должен подходить по параметрам и способу установки. Для проверки нужны маркировка или данные старого блока.
Почему перегорает один из трёх ТЭНов?
Возможные причины: плохой контакт, неисправность элемента или условия работы, например накипь либо нагрев без достаточного контакта со средой. Причину нужно установить проверкой блока и схемы.
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность замены зависит от среды и совпадения параметров элемента с блоком. По заказу меняем материал по чертежу, эскизу или образцу.
