Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

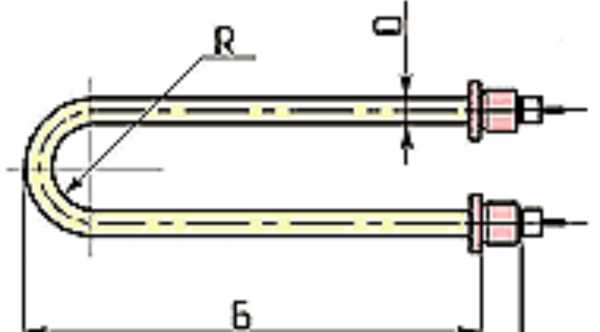

Сверка U-образного масляного ТЭНа по форме и длине трубки
- Форма: проверьте, что старая деталь тоже U-образная (изогнутая трубка с двумя выводами в одну сторону).
- Крепление: на вашем ТЭНе должны быть два контактных стержня с резьбой и гайками, без отдельного фланца.
- Выводы: оба контакта расположены с одной стороны, направлены параллельно друг другу.
- Среда: это ТЭН для масла, убедитесь, что ваш старый нагреватель работал именно в масляной среде (не в воде, не на воздухе).
- Длина и мощность: сверьте общую длину изогнутой части, диаметр трубки и мощность по маркировке старой детали (если сохранилась) с теми данными, которые вы укажете в заказе.
Фото старого ТЭНа для масла: форма изгиба, длина и расположение выводов
- Фото старого ТЭНа с двух сторон, чтобы были видны форма изгиба, длина трубки и расположение выводов.
- Замеры общей длины (от одного конца трубки до другого по внешней стороне U) и диаметра трубки (штангенциркулем).
- Напряжение и мощность, если читаемы на старой детали или известны по оборудованию.
- Тип среды (масло) и рабочую температуру, если она нестандартная (например, выше 200°C).
- Фото контактной группы (стержни, резьба, гайки) и способ подводки проводов (кольцо, наконечник).
- Если есть, чертеж или эскиз с размерами, которые важны для посадки в конкретное устройство.
Замена длины, мощности и напряжения трубчатого нагревателя масла
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, диаметр, материал оболочки (например, нержавеющая сталь для агрессивных сред), а также шаг и форму изгиба, если нужно вписать в другой корпус. Для этого пришлите фото старой детали и параметры, которые требуется изменить.
Где применяют Нагреватель для нагрева масла
Такие нагреватели ставят в судовых подогревателях топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна.
Вопросы
Мне нужно другое напряжение, 220 В вместо 380 В. Сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и замеры вашего образца.
У моей детали другое крепление, не два стержня, а фланец. Вы можете сделать такой же U-образный ТЭН с фланцем?
Да, можем изменить тип крепления под фланец. Пришлите фото фланца, его диаметр и расположение отверстий под ТЭН.
Мне нужно увеличить длину трубки, чтобы ТЭН глубже входил в масляную ванну. Это возможно?
Да, по заказу меняем длину. Пришлите чертеж или фото с указанием новой длины и старого образца для сверки формы.
ТЭН будет работать не в масле, а в теплоносителе на основе гликоля. Какой материал оболочки выбрать?
Для гликоля подойдет нержавеющая сталь. Пришлите фото и замеры вашего образца, а также укажите состав и температуру среды.
