Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение U-образного изгиба трубчатого ТЭНа с вашей старой деталью
- Сравните форму изгиба: U-образный изгиб должен совпадать с вашей деталью.
- Проверьте крепление: какой тип крепления на старом ТЭНе (хомут, резьба, фланец).
- Посмотрите на выводы контактов: их расположение, тип (шпилька, гайка, лепесток) и расстояние между ними.
- Измерьте длину трубки от изгиба до вывода, а также ширину между сторонами U.
- Уточните рабочее напряжение и мощность, указанные на старом нагревателе.

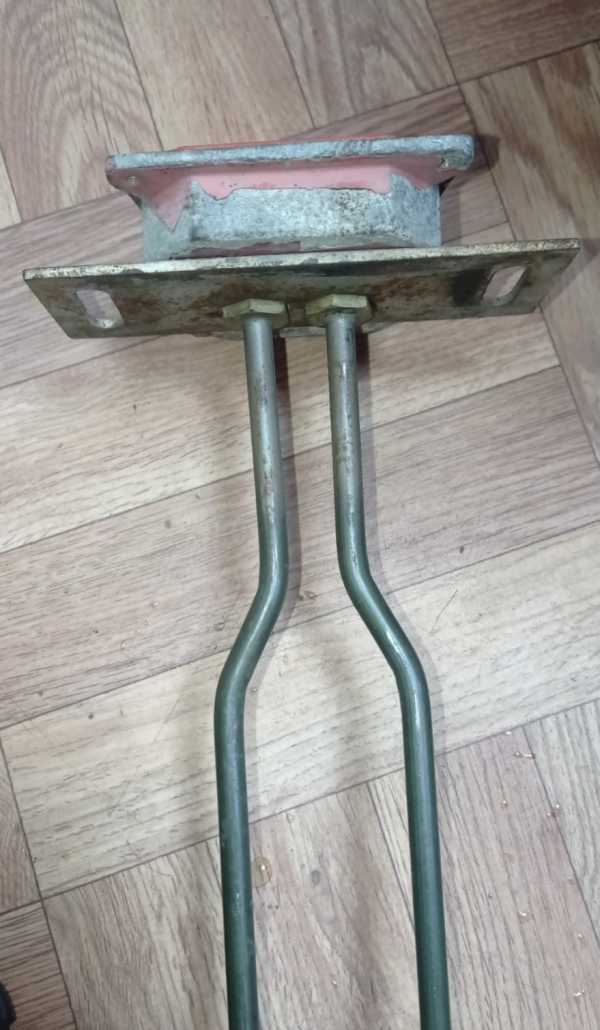

Фото воздушного U-образного нагревателя с двух сторон для изготовления
- Фото старого ТЭНа с двух сторон (вид на изгиб и на выводы).
- Размеры: длина трубки, ширина между осями сторон U, полный размах.
- Тип крепления (хомут, резьба, фланец) и его размеры.
- Рабочее напряжение и мощность, если они читаемы на корпусе.
- Если есть чертеж или эскиз, приложите его.
Доработка длины, мощности и напряжения ТЭНа по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем рабочее напряжение, мощность, длину трубки, тип крепления, материал оболочки под среду эксплуатации. Уточните ваши параметры, и мы изготовим деталь под вашу задачу.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в духовых шкафах и мини-печах, где они располагаются открытыми в верхней и нижней части камеры. В аэрогрилях U-образный элемент устанавливается кольцом вокруг вентилятора в съёмной крышке. Также они используются в хлебопечках, где находятся открытыми вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 220 В вместо 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность.
Подойдет ли этот нагреватель для агрессивной среды, если у меня сейчас стоит нержавейка?
Да, сделаем из материала, подходящего под вашу среду. Сообщите тип среды (вода, масло, щелочь).
Можно ли изменить длину трубки или ширину U, чтобы плотно войти в мой кожух?
Да, сделаем по вашим размерам. Приложите чертеж или сфотографируйте посадочное место с линейкой.
Возможно ли вместо хомута сделать резьбовое крепление?
Да, сделаем с тем типом крепления, который вам нужен. Уточните резьбу или пришлите фото старого крепежа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
