Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

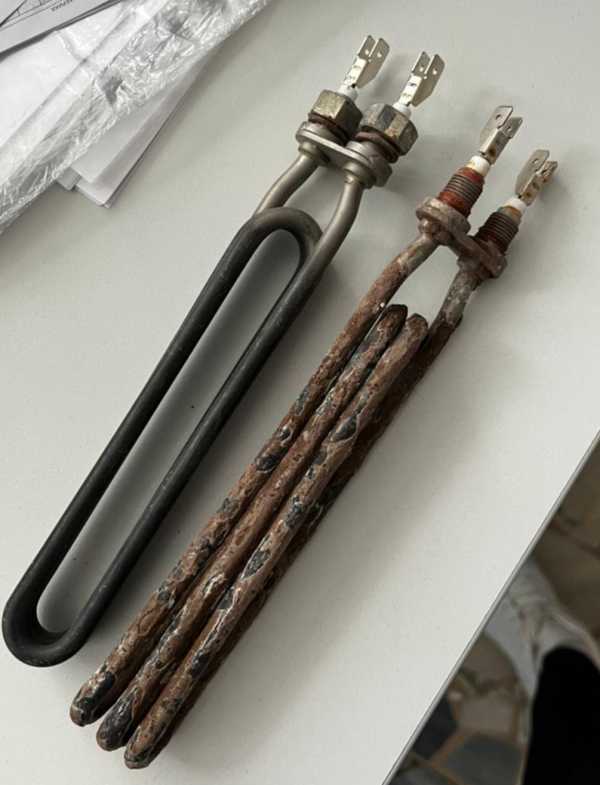

Проверьте U-образную форму и длину трубки водяного ТЭНа
- Сравните форму трубки. На фото U образный ТЭН. Ваш должен быть такой же формы и длины.
- Посмотрите на крепление. Это фланцевое крепление. Убедитесь, что у вашей старой детали такое же.
- Проверьте выводы. На фото резьбовые выводы под клеммы. Ваши должны быть такими же.
- Сверьте маркировку на старой детали с названием товара (Блок ТЭН, водяной). Другие буквенные коды и цифры в маркировке сообщите нам.
- Оцените материал поверхности. Трубка гладкая, без ребер. На новом ТЭНе на фото она гладкая металлическая.
Пришлите фото креплений и выводов вашего блока ТЭН
- Фото вашей старой детали с разных сторон, особенно крепления и выводов.
- Чертеж с размерами или качественный эскиз от руки. Делаем по образцу, фото, чертежу.
- Маркировку, которая есть на корпусе или на фланце старого ТЭНа.
- Укажите, в каком оборудовании стоял нагреватель (модель, тип аппарата).
- Если деталь не новая, сообщите состояние: есть ли накипь, следы перегрева, деформация трубки.
- Напишите напряжение и мощность, если они известны. Если нет, подберем по образцу.
Изменим длину, мощность и напряжение водяного ТЭНа под заказ
По заказу меняем длину трубки, мощность, напряжение, форму и расположение выводов, материал трубки под вашу среду. Делаем как точную копию, так и измененный вариант по вашему техзаданию.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления, где блок ТЭН вкручен в бак котла через резьбовое фланцевое соединение, а также в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где элемент вкручен в бак или котёл через резьбовой фланец с выносным блоком управления. Кроме того, нагреватель используется в промышленных бойлерах ГВС для котельных и ЖКХ, где блок ТЭН с термостатом вкручен в бак бойлера через резьбовой штуцер.
Вопросы
У меня другое напряжение сети. Вы сделаете такой ТЭН на 220 В, а не на 380?
Да, сделаем. Пришлите фото вашего старого нагревателя и укажите нужное напряжение.
Мне нужно другое крепление, не фланцевое. Это возможно для этого блока?
Да, сделаем под ваше крепление. Приложите к заказу чертеж посадочного места или фото крепежа с размерами.
Трубка старого ТЭНа была длиннее. Вы можете сделать такой же, но с другой длиной?
Да, изменим длину. Пришлите размеры вашего бака или чертеж установочного места.
Нагреватель будет работать в агрессивной среде, не в чистой воде. Вы сделаете корпус из другого материала?
Да, подберем материал трубки под вашу среду. Сообщите состав жидкости и условия работы.
