Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните радиусы изгиба вашей скрепки с ТЭНом
- Форма изгиба: ваша деталь повторяет очертания скрепки? Сравните обводы, особенно радиусы петель.
- Крепление: есть ли на старой детали резьба, прижимная планка, фланец или она просто вставляется в отверстие?
- Выводы контактов: расположение штырей или клемм совпадает по направлению и расстоянию между ними.
- Полная длина развёртки: измерьте от одного вывода до другого по всей траектории трубки.
- Мощность и напряжение: укажите то, что написано на корпусе или в паспорте старого нагревателя.

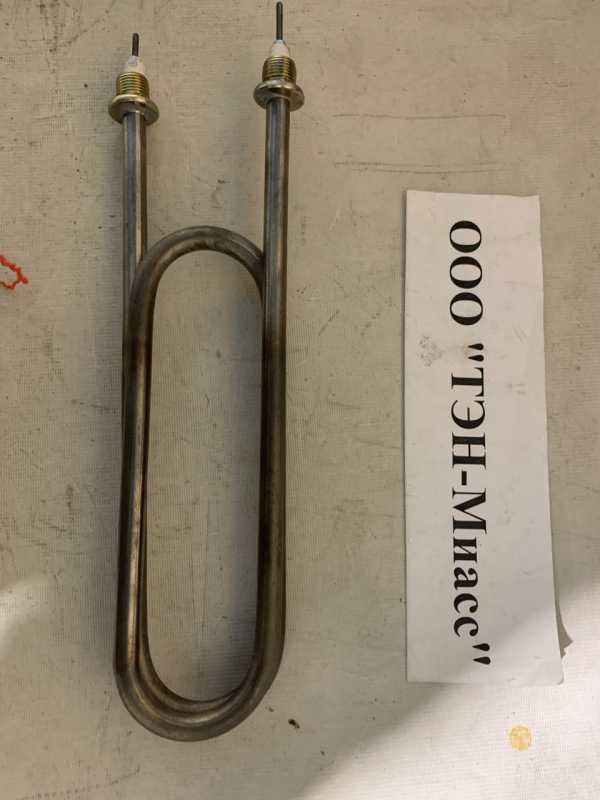

Пришлите фото ТЭНа в форме скрепки с креплениями и выводами для копии
- Фото старого ТЭНа крупным планом, чтобы был виден изгиб, крепёжные элементы и выводы.
- Чертёж или эскиз с размерами: общая длина, ширина петли, диаметр трубки, толщина крепёжной части.
- Замер межосевого расстояния между выводами и расстояние до первого изгиба.
- Маркировку на детали: любые цифры и буквы, которые сохранились.
- Тип оборудования, куда ставился нагреватель, если известно (модель, бренд, назначение).
- Условия работы: среда (вода, масло, воздух, агрессивная жидкость), максимальная рабочая температура.
Изменим длину трубки, шаг изгиба и диаметр ТЭНа по образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг изгиба, диаметр, мощность под другое напряжение, тип и расположение крепления, материал оболочки под вашу среду.
Где применяют Нагреватель в форме скрепки
Такие нагреватели ставят в пресс-формах литья пластика и металла, где они размещаются в каналах в теле пресс-формы или литейной формы для равномерного прогрева. Также нагреватели этого типа используются в накопительных водонагревателях, где монтируются в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральных машинах подобные ТЭН закрепляются снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Мне нужно другое напряжение, чем на старой детали. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж вашего крепления и посадочного места.
У меня другая среда, например, масло вместо воды. Материал подойдёт?
Да, сделаем из материала, стойкого к вашей среде. Укажите тип среды и максимальную температуру нагрева.
Нужна другая длина, но форма «скрепки» та же. Это возможно?
Да, сделаем с изменённой длиной трубки при сохранении формы. Приложите чертёж с нужными размерами.
Крепление на старой детали нестандартное. Вы сможете повторить его?
Да, сделаем по вашему образцу или чертежу. Пришлите фото крепления с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
