Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 2 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1800 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

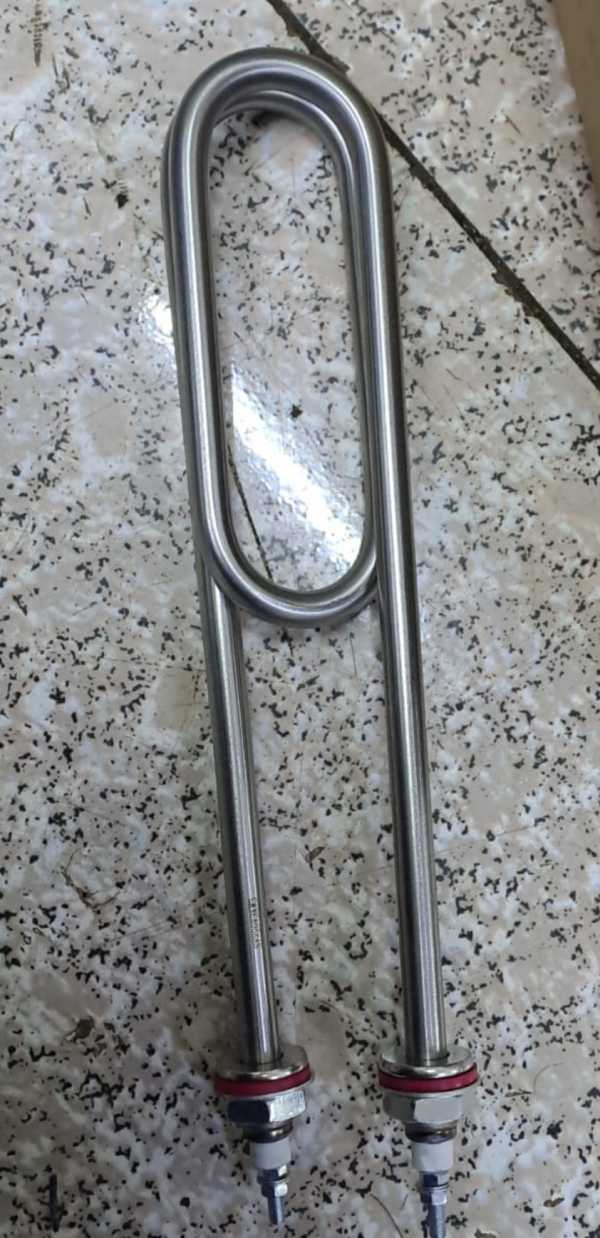

Маркировка ТЭНа: 10 кВт, 380 В и длина активной части
В обозначении читаются мощность 10,0 кВт, напряжение 380 В, код среды J, нержавеющая оболочка и штуцер 1/2. Части «180», «В13», «Ф.7» и «эск.» без чертежа однозначно не расшифровываем.
- Активная длина по расчёту: 1670 мм.
- R23,5 указано в маркировке как обозначение радиуса формы.
Код J указывает на исполнение для воды и слабых растворов кислот.
Нагрузка 14,66 Вт/см²: ниже предела для J
Для среды J предельная удельная поверхностная мощность по ГОСТ 13268-88 составляет 15,0 Вт/см². Расчётная нагрузка этого ТЭНа ниже этого предела; расчёт выполнен для площади 682 см².
14,66 Вт/см² соответствует указанному коду среды при соблюдении условий работы в этой среде.
Сравнение с пределом для J не означает, что ТЭН подходит для любой жидкости или любого режима нагрева.
Код J и нержавеющая оболочка
Код J в ГОСТ относится к воде и слабым растворам кислот с pH 5–7. В названии этого исполнения указана нержавеющая оболочка, соответствующая обозначенному коду среды.
Для другой среды нельзя автоматически переносить допустимую нагрузку и материал оболочки. У производителей и в каталогах выбор исполнения зависит от среды и её соответствия коду.
Форма с радиусом R23,5: как передать изгиб
Маркировка содержит R23,5. Чтобы согласовать форму, передайте чертёж или эскиз с радиусом и расположением изгибов. Если чертежа нет, подойдёт образец.
Делаем по чертежу, эскизу, образцу. Не ориентируйтесь только на внешний вид: важны форма и положение штуцера.
Что прислать для подбора
- Чертёж, эскиз или образец.
- Требуемые мощность и напряжение, если нужны отличные от указанных.
- Описание среды, где будет работать ТЭН.
- Данные по штуцеру, если нужна другая резьба.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, где нагреватель размещается в небольшой цилиндрической камере внутри корпуса. Кроме того, элемент подходит для стиральных машин, где крепится снизу бака через резиновую манжету.
Вопросы
Можно ли изготовить ТЭН на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение при запросе.
Какая длина контактного стержня бывает?
В ГОСТ предусмотрены обозначения A–H: 40, 65, 100, 125, 160, 250, 400 и 630 мм. Это типовые значения, они не подтверждают длину стержня именно в данном исполнении.
Можно ли сделать оболочку из нержавейки?
В названии этого ТЭНа уже указана нержавеющая оболочка. Для другой среды материал нужно согласовать с условиями работы.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите требуемое обозначение.
Заявка на расчёт
