Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 120 Вт; можно меньше или больше, примерно от 72 Вт до 168 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

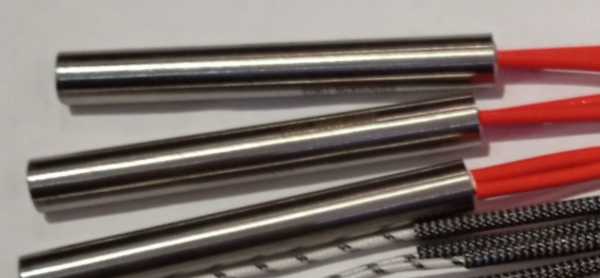

Что скрывается за названием «Vprok_6-80-220V120W»
В маркировке зашифрованы три главных параметра:
- 220В - напряжение сети
- 120 Вт (0,12 кВт) - потребляемая мощность
- 6 - диаметр оболочки 6 мм
- 80 - развёрнутая длина 80 мм
Чего в названии нет и нужно уточнить при заказе: код нагреваемой среды (воздух, вода, масло), длина холодных зон (контактных стержней), форма изгиба, материал оболочки, тип и размер крепления. Без этих данных изготовить точную замену нельзя.
По ГОСТ 13268-88 полное обозначение ТЭН должно содержать диаметр, длину, мощность, напряжение и буквенный код среды - у нас есть только часть.
Крепление: штуцер, гайка, фланец - что подходит
В названии нет указаний на крепёж. У разных производителей встречаются варианты:
- Штуцер с наружной резьбой (типовые размеры: M10, M12, M14, M16, M18, 1/2", 3/4")
- Гайка с внутренней резьбой
- Фланец с межосевым расстоянием между отверстиями
Если крепление фланцевое - измерьте расстояние между центрами отверстий (межосевое). Это главный размер для совместимости.
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера на нужную.
Форма и гибка: как передать конфигурацию
Прямой ТЭН или изогнутый - из названия неясно. У производителей встречаются формы: U-образная, W-образная, кольцевая, спиральная, с одним или двумя изгибами.
Для заказа нужно:
- Нарисовать форму на листе бумаги от руки с размерами
- Указать радиус изгиба (внутренний или по оси трубки)
- Отметить, где находятся контактные стержни - они должны выходить только на прямом участке
По ГОСТ 13268-88 конец стержня должен быть не ближе 10 мм от начала изгиба (для диаметра 6 мм).
Как снять размеры со старого ТЭН
Если старый нагреватель ещё цел, снимите четыре размера:
Развёрнутая длина - распрямите трубку мысленно или измерьте гибкой рулеткой по оси от одного конца оболочки до другого. У нас в названии она уже указана: 80 мм.
Холодные зоны - длина контактных стержней от края оболочки до вывода. У разных производителей бывают стандартные длины: 40, 65, 100, 125 мм (коды A, B, C, D по ГОСТ).
Диаметр оболочки - 6 мм (подтверждён маркировкой).
Форма после гибки - сфотографируйте старый ТЭН с линейкой рядом в двух проекциях.
Холодная зона - это участок трубки без нагрева. Её длина влияет на то, как далеко от стенки будет греющая часть.
Что прислать для заказа
Чтобы мы сделали точную замену без маркировки, отправьте:
- Фото старого ТЭН с линейкой
- Чертёж или эскиз с размерами (развёрнутая длина, диаметр, радиус гибки, длина холодных зон)
- Тип крепления и его размер (резьба, межосевое)
- Для чего используется нагреватель (среда: вода, масло, воздух)
- Материал оболочки, если известен (сталь, нержавейка, медь)
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, мощность, резьбу, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину, если ТЭН изогнут?
Используйте гибкую рулетку или нитку вдоль оси трубки от одного края оболочки до другого. Если форма сложная, лучше начертить её и проставить габаритные размеры.
Можно ли сделать другую резьбу штуцера, не как на старом?
Да, по заказу меняем резьбу на нужную - сообщите диаметр и шаг (например, M12×1,5 или 1/2").
Можно ли изготовить по старому образцу без маркировки?
Да, делаем по образцу. Пришлите фото с линейкой, укажите среду и напряжение - изготовим точную копию.
Можно ли сделать этот ТЭН на другое напряжение, не на 220В?
Да, по заказу меняем напряжение на любое из стандартных: 12, 24, 36, 42, 48, 60, 127, 380 В. Мощность при этом пересчитывается.
