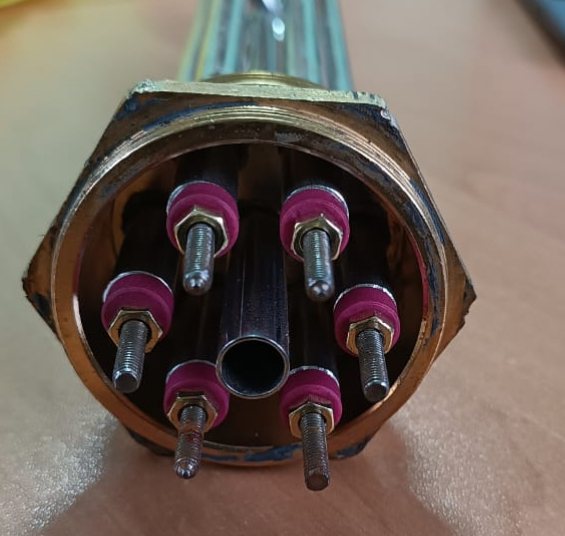

Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,7 кВт; можно меньше или больше, примерно от 1 кВт до 2,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия «Тэн 1,7 квт» мы знаем только мощность - 1,7 кВт. Это главный электрический параметр. Для изготовления по ГОСТ 13268-88 нужны ещё минимум три группы данных:
- Напряжение (например, 220 В, 380 В - из ряда по ГОСТ).
- Среда нагрева (вода, масло, воздух) - от неё зависит материал оболочки.
- Геометрия: развёрнутая длина, форма, длина холодных зон, тип крепления.
Без напряжения и среды мы не сможем рассчитать спираль и выбрать трубку.
Среда и материал оболочки: вода, воздух, масло
У производителей материал оболочки жёстко привязан к среде. Удельная поверхностная мощность для воды - до 9,0 Вт/см², для масла - 3,0 Вт/см², для спокойного воздуха - 2,2 Вт/см² (данные из ГОСТ).
- Вода, pH 5 - 9: медь или латунь.
- Вода, кислотная среда: нержавеющая сталь.
- Масло, жиры: углеродистая сталь (черная трубка).
- Воздух до 450°C: углеродистая сталь, часто с оребрением.
По заказу меняем материал оболочки под конкретную среду.
Ошибка в среде ведёт к перегреву спирали и быстрому выходу ТЭН из строя.
Крепление: штуцер, гайка, фланец, межосевое
Способ установки ТЭН в оборудование. В каталогах встречаются четыре основных типа:
- Штуцер (резьба на трубке): вворачивается в бак напрямую. Диаметр трубки под резьбу - 13,0 мм.
- Гайка (накидная): прижимает ТЭН к стенке через прокладку.
- Фланец (плоская площадка): для установки в бак с большим отверстием, часто на болтах.
- Межосевое расстояние: для U-образных ТЭН - расстояние между осями трубок. Главный параметр подгонки.
Для фланца и гайки нужно межосевое расстояние - сверьте со старым образцом.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы сделать ТЭН по образцу, снимите три главных размера.
- Развёрнутая длина: выпрямите мысленно (или мягкой проволокой) трубку, измерьте от кончика штуцера до кончика штуцера. Диапазон длин по ГОСТ: 250...6300 мм.
- Холодные зоны: длина прямого участка от края резьбы до начала активной части (изгиба). Маркируется буквами A-H (от 40 до 630 мм).
- Форма после гибки: зарисуйте или сфотографируйте ТЭН с линейкой. Укажите, сколько изгибов и под каким углом.
Минимальная холодная зона от конца стержня до изгиба - 20 мм для трубки 10 мм (по ГОСТ).
Что прислать
Для заказа достаточно одного из трёх вариантов:
- Чертеж с указанием развёрнутой длины, холодных зон, типа крепления и среды.
- Эскиз от руки с проставленными размерами.
- Старый образец (ТЭН целиком).
Делаем по чертежу, эскизу, образцу. Если маркировка стёрта - не страшно, восстановим геометрию по образцу. Допуск по развёрнутой длине до 1000 мм составляет ±2% (но не более 12 мм), свыше 1000 мм - ±1% (по ГОСТ 13268-88).
Присылайте фото старого ТЭН с линейкой - это ускорит согласование.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. Кроме того, нагреватели этого типа используются в посудомоечных машинах, встроенных в проточную часть циркуляционной помпы, и в парогенераторах, где размещаются в отдельном бойлере для воды.
Вопросы
Можно ли сделать ТЭН на другое напряжение, не 220 В?
Да. Мы пересчитываем спираль под любое напряжение из стандартного ряда: 12, 24, 48, 127, 220, 380 В. Мощность 1,7 кВт сохранится при новом напряжении.
Можно ли заказать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Это актуально для воды с кислой средой (pH 5 - 7).
У меня старый ТЭН без маркировки. Вы сможете сделать такой же?
Да, делаем по образцу. Мы снимем все размеры: развёрнутую длину, холодные зоны, диаметр и тип крепления. Маркировка не обязательна.
Как правильно измерить развёрнутую длину?
Возьмите мягкую проволоку (алюминий, медь), повторите ею форму старого ТЭН, включая изгибы, затем распрямите проволоку и измерьте её длину рулеткой. Это и есть развёрнутая длина.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
