Маркировка ТЭН 86А10/3,5 J220: длина, среда и резьба
- 86 обозначает развёрнутую длину 860 мм, A означает контактный стержень длиной 40 мм в заделке, 10 указывает на диаметр оболочки 10 мм.
- /3,5 J220: мощность 3,5 кВт, код среды J, напряжение 220 В. Для J в ГОСТ указаны вода и слабые растворы кислот.
- M18х1,5 обозначает резьбу штуцера.
По расчёту активная длина составляет 780 мм. Удельная нагрузка 14,28 Вт/см² относится к площади 245 см².
Для кода J предел нагрузки зависит от указанной для него среды.
Проверка мультиметром: ориентир 13,8 Ом
- Отключите ТЭН от сети и отсоедините провода.
- Измерьте сопротивление между контактными стержнями. Расчётное сопротивление в рабочем режиме составляет 13,8 Ом.
Что изменить, сохранив длину 86А
Делаем по чертежу, эскизу, образцу. По заказу меняем форму гиба, резьбу штуцера и материал оболочки при той же согласованной длине.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 860 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М18х1,5; можно М16х1,5, М22х1,5 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 5 %.
Нагрузка для J: ниже предела ГОСТ
Для среды с кодом J предел удельной поверхностной мощности по ГОСТ 13268-88 составляет 15,0 Вт/см². Расчётная нагрузка этого ТЭН составляет 14,28 Вт/см², то есть она ниже предела.
Превышения предельной нагрузки для кода J нет.
Что прислать для подбора исполнения
Пришлите чертёж, эскиз или образец. Укажите, если нужно изменить гиб, резьбу штуцера или материал оболочки, и подтвердите требуемую длину.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель монтируется в баке через фланец или резьбовую втулку. В проточном водонагревателе он располагается внутри небольшой цилиндрической камеры, установленной на пути воды.

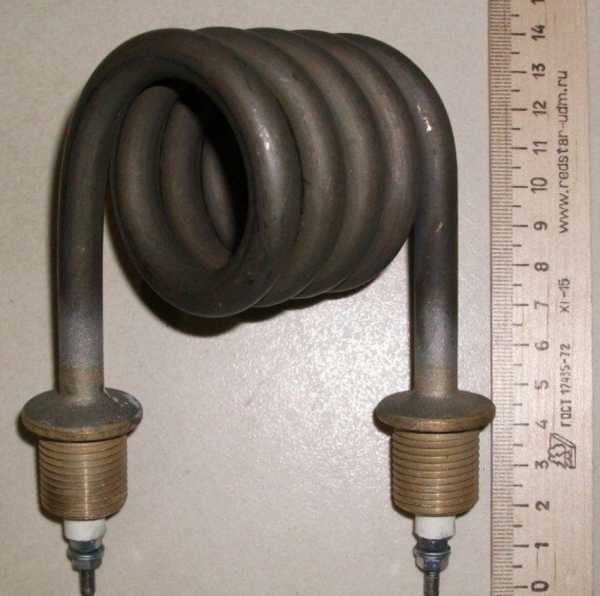

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую форму гиба?
Да, по заказу меняем форму гиба. Делаем по чертежу, эскизу, образцу.
Можно ли с другой резьбой штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужную резьбу в чертеже или эскизе.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ длина в заделке кодируется так: A 40 мм, B 65 мм, C 100 мм, D 125 мм, E 160 мм, F 250 мм, G 400 мм, H 630 мм.
Можно ли нержавейку?
Для кода J в ГОСТ рекомендована нержавеющая жаростойкая сталь. Материал конкретного исполнения по одному названию определить нельзя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
