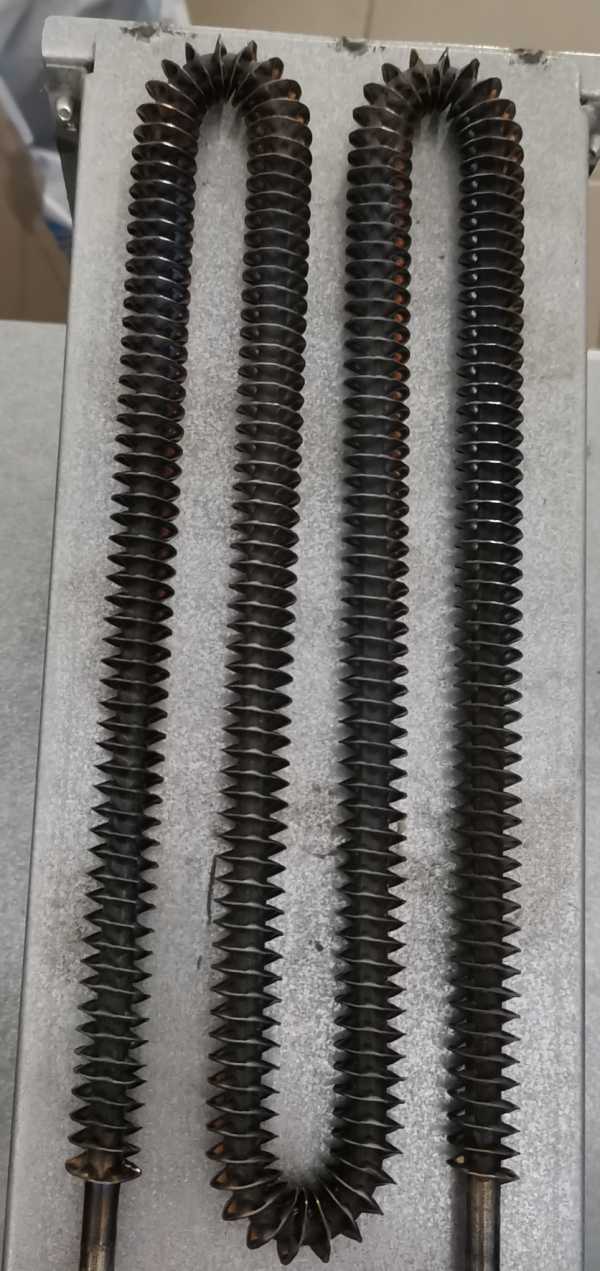

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить совпадение с вашим образцом
- Сравните общую длину оребренной части и длину по выводам (без контактных стержней).
- Убедитесь, что форма и шаг оребрения (плотность рёбер) совпадают с вашей старой деталью.
- Проверьте тип крепления: резьбовая шпилька, приварной фланец, пластина или отсутствие крепежа.
- Сверьте расположение и длину выводов (гибкие клеммы, шпильки, угол отвода).
- Сопоставьте указанную мощность и рабочее напряжение с теми, что на корпусе вашего ТЭНа.
Что отправить для изготовления такой детали
- Фото старого ТЭНа с линейкой (видна общая длина, длина оребрения, размер рёбер).
- Чертёж или эскиз с основными габаритами (диаметр трубки, шаг рёбер, длина выводов).
- Образец детали для снятия точных размеров и формы (если возможна отправка).
- Название модели оборудования или его фото (важно для проверки посадочного места).
- Указание рабочего напряжения и мощности, если данные стёрты с корпуса.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен нагреватель с другими параметрами
Делаем по образцу, фото, чертежу. По заказу меняем длину оребренной части, мощность, рабочее напряжение, шаг рёбер, тип и длину выводов. Для изменённой детали достаточно прислать старый образец и описать, что именно нужно скорректировать.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается воздушным потоком. Также они используются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры, в сушильных камерах для пиломатериала, где в электрических моделях вмонтированы в воздуховод или корпус, и в зерносушилках, где установлены в тракте подачи сушильного агента.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Приложите к заказу старый образец и укажите новое напряжение.
Можно ли такой ТЭН поставить в масло?
Нет, оребрённый ТЭН работает только в воздухе. Для масла сделаем гладкий ТЭН нужной длины и мощности: пришлите фото и размеры старого.
Возможно ли изменить длину оребренной части или шаг рёбер под мой кожух?
Да, сделаем по вашему чертежу или фото с замерами. Приложите эскиз с нужными размерами.
Можно ли заменить крепление с резьбовой шпильки на фланец?
Да, изменим тип крепления. Для этого пришлите старый образец и фото посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
