Плоский цилиндрический ТЭН

Плоский цилиндрический ТЭН используется как контактный нагреватель для цилиндрических корпусов и кожухов, где требуется равномерный прогрев по окружности при минимальной толщине нагревательного блока. Применяется в термоупаковочном оборудовании, в малогабаритных сушильных и нагревательных камерах, узлах подогрева технологических трубопроводов и резервуаров, в машинах литья пластмасс для локального обогрева узлов.

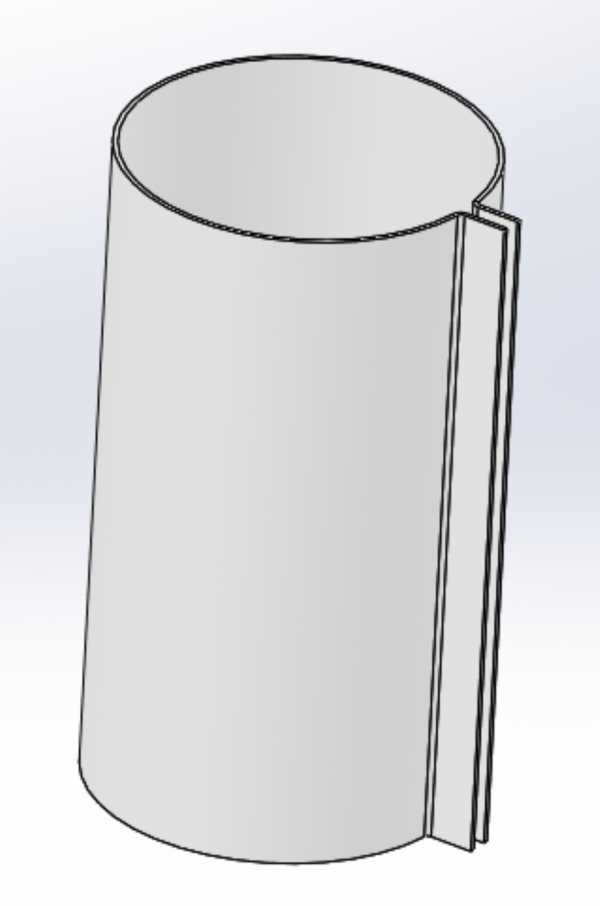

Конструкция представляет собой тонкостенный цилиндрический корпус с продольным швом, внутри которого размещен высокоомный нагревательный элемент в изоляции. По сути это плоский нагреватель, свернутый в цилиндр, что дает плотное прилегание к обогреваемой поверхности при небольшой массе. Контактные выводы выносятся обычно на торец или на зону шва, подключение выполняется через стандартные клеммы или проводные выводы, в зависимости от задания по проекту.

Корпус выполняется из углеродистой или нержавеющей стали толщиной порядка 0,25-0,5 мм, что обеспечивает жесткость и нормальную теплопередачу к обогреваемой детали. Внутри используется нихромовая лента или проволока на изоляторе из миканита или керамики. Рабочая температура поверхности таких нагревателей обычно до 350-450 °C, при условии плотного прижима и нормального отвода тепла.

Диаметр, длина цилиндра, мощность и напряжение подбираются по месту установки. Изготавливаем плоские цилиндрические ТЭНы по чертежу или эскизу заказчика за 3 дня от 1 штуки.
