По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 650 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М18×1,5 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте по этим параметрам

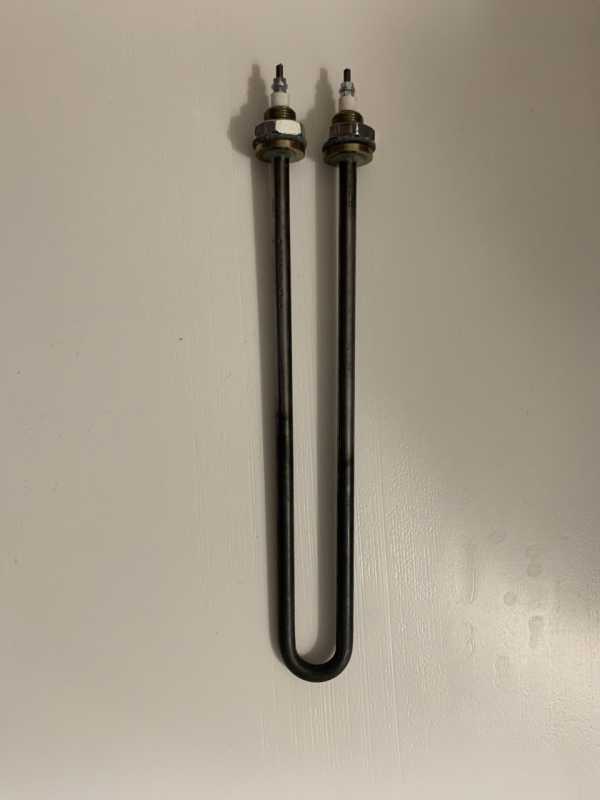

- Полное обозначение: ТЭН 65 А10/1,0 Р 220 ф.2 R12 ШМ18х1,5. Сверьте маркировку на старой детали.
- Общая длина (размер под ключ) 65 см. Сравните со своей деталью.
- Присоединительный размер: резьба штуцера ШМ18х1,5 (гайка 18 мм, шаг 1,5 мм).
- Активная длина (нагреваемая часть) 570 мм. Проверьте, совпадает ли длина участка, где находится спираль.
- Мощность 1,0 кВт, напряжение 220 В. Убедитесь, что эти параметры подходят к вашей сети и задаче.
Что прислать для заказа этой детали
- Фото старого ТЭН с маркировкой и общим планом, чтобы мы видели состояние.
- Фото места установки или фланца, если нагреватель крепится через него.
- Модель и марку оборудования, в котором стоял этот ТЭН (например, модель бойлера, станка или сушильной камеры).
- Если деталь не читается, приложите чертёж от руки с размерами общей длины, активной длины и резьбы.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем материал оболочки, длину и присоединительные размеры. Напряжение и мощность подбираем под вашу сеть и задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах, посудомоечных машинах, парогенераторах и гладильных системах. В накопительных водонагревателях нагреватель располагается в баке, а в парогенераторах - в бойлере.
Вопросы
Можно ли сделать такой ТЭН на 380 В?
Да, сделаем. Для заказа пришлите фото старой детали и укажите нужное напряжение.
Подойдёт ли этот ТЭН, если у моего старого резьба М14?
Нет, здесь резьба ШМ18х1,5. Если нужно другое крепление, сделаем по вашему чертежу или образцу.
Можно ли заказать этот ТЭН длиннее, чем 65 см?
Да, сделаем другую длину под вашу задачу. Пришлите нужный размер и фото места установки.
Этот ТЭН из стали. Вы можете сделать его из нержавейки для агрессивной среды?
Да, сделаем из другого материала. Для заказа пришлите фото старого ТЭН и опишите рабочую среду.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
