Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

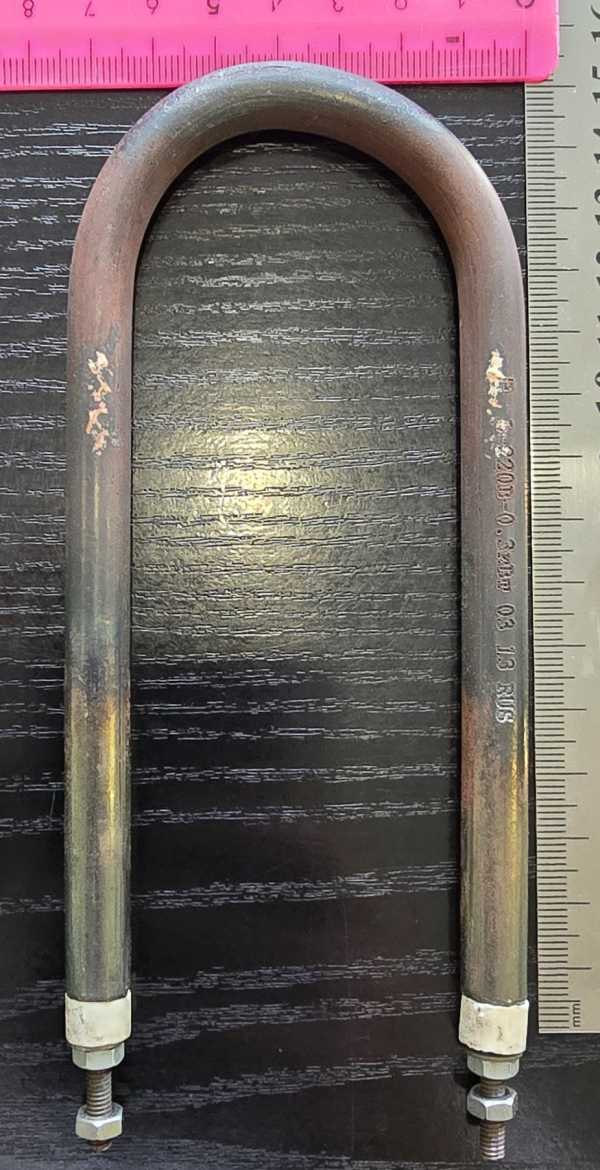

Проверка U-образного трубчатого ТЭН по форме изгиба и двум прямым участкам
- Сравните форму: U-образный изгиб, два параллельных прямых участка и дуга между ними.
- Проверьте крепление: есть ли на концах резьба, гладкие выводы или отверстия под винт. Убедитесь, что оно совпадает с вашим.
- Измерьте длину оребренной части (если ребра есть) от начала до конца активной зоны. Сверьте длину выводов (контактных стержней) без изоляции.
- Уточните мощность и напряжение: эти параметры должны быть указаны на маркировке старого ТЭН или в документации к оборудованию.
- Посмотрите на материал оболочки: обычно это сталь или нержавейка. Если старая деталь магнитная, а новая нет (или наоборот), уточните при заказе.
Фото вашего U-образного ТЭН с линейкой для повторения изгиба и креплений
- Фото старого ТЭН с линейкой или рулеткой рядом. Снимите крупно места изгиба, крепления и маркировку.
- Замеры: общая длина по осям, длина каждого прямого участка, диаметр трубки, длина выводов, шаг и высота ребер (если есть).
- Тип крепления: фото резьбы, фланца, скобы или отверстий. Для резьбового укажите диаметр и шаг.
- Фото шильдика оборудования или самой маркировки на детали. Если маркировка стерлась, приложите фото места установки и название аппарата.
- Чертеж от руки с размерами, если есть. Делаем по образцу, фото, чертежу.
Изменение длины активной части, выводов, мощности и напряжения U-образного ТЭН
По заказу меняем длину активной части, длину выводов, мощность и напряжение. Также можем изготовить другой материал оболочки, изменить шаг или высоту ребер, а также тип крепления. Для этого приложите фото старой детали и напишите, что именно требуется изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в духовых шкафах, мини-печах настольных и аэрогрилях. В духовом шкафу нагреватель расположен на задней или боковых стенках камеры сверху и снизу. В мини-печи это отдельные открытые ТЭН сверху и снизу камеры. В аэрогриле нагреватель находится в съёмной крышке вокруг вентилятора.
Вопросы
Можно ли сделать такой же ТЭН, но под другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.
Подойдет ли этот ТЭН, если у моего оборудования крепление не резьбовое, а на фланец?
Да, изготовим с любым типом крепления. Приложите фото и эскиз фланца или крепежных отверстий.
Можно ли заказать с увеличенной длиной выводов, чтобы подключить к удаленной клеммной колодке?
Да, сделаем выводы нужной длины. Укажите желаемый размер в миллиметрах и приложите фото штатного места.
Возможно ли сделать оболочку из нержавейки, если старая деталь была из обычной стали?
Да, изготовим из нержавейки. Приложите фото старого ТЭН и уточните условия работы (есть ли контакт с агрессивной средой).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
