Кольцевой Тэн

Кольцевой ТЭН, или хомутовый нагреватель, ставится на цилиндрические поверхности снаружи и греет корпус за счет плотного обжатия. Его применяют на экструдерах, термопластавтоматах, литьевых формах, соплах, патрубках, пресс-формах, трубах и другой оснастке, где нужен локальный нагрев металла.

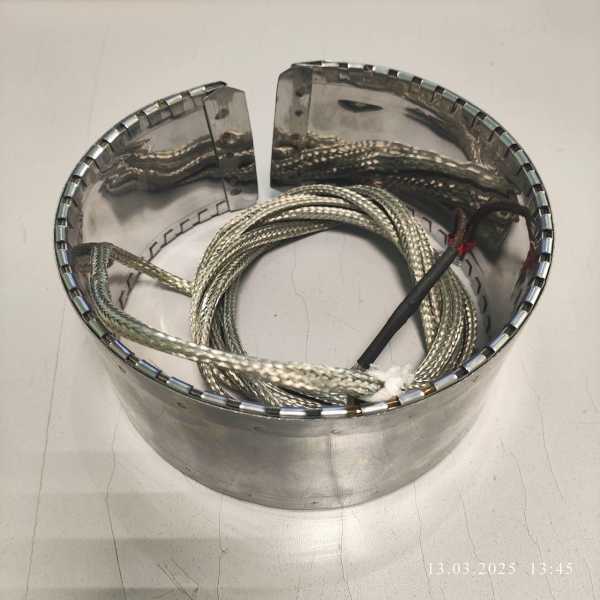

По конструкции это разрезное кольцо или полукольцо с металлической оболочкой. Внутри расположен нагревательный элемент на основе нихромовой спирали, изоляция выполнена на слюде или керамике. Снаружи обычно используется нержавеющая сталь, реже оцинкованный корпус. На фото виден вывод в виде гибкого провода в термостойкой оплетке, без фланца, что типично для хомутовых нагревателей открытого исполнения.

Такие ТЭНы делают под нужный диаметр и ширину, с учетом посадочного размера оборудования. Диаметр корпуса у подобных моделей обычно лежит в диапазоне 30-300 мм, мощность зависит от площади нагрева и может быть от десятков ватт до нескольких киловатт. Для промышленных узлов часто берут исполнение на 220 В или 380 В.

Хомутовый ТЭН работает в зоне прямого контакта с поверхностью, поэтому дает быстрый разгон температуры и равномерный прогрев цилиндра. Дополнительно в корпусе могут выполнять отверстия под термопару, крепежные пазы и стяжные узлы. Изготавливается по чертежу клиента от 1 штуки.
