Маркировка ТЭН 1600 Вт: активная длина, нагрузка и код J
1600 Вт соответствует мощности 1,6 кВт, 220 указывает напряжение. «Нерж.» и «из цельнотянутой трубки» описывают материал и исполнение. Код J в каталогах связывают с водой и слабыми кислотами; применимость зависит от состава среды.
- Расчётная активная длина: 370 мм.
- Удельная нагрузка: 11,47 Вт/см² на площади 139 см². В каталогах производителей для кода J приводят 15,0 Вт/см² как предельную величину, но это не подтверждает допустимость для любой конкретной установки.
- Обозначение L 180 мм приведено в маркировке отдельно. Значения «45А», «12/1,6», «R 30», «ф2» и «ш1/2» без схемы маркировки не расшифровываем.
Уточните на чертеже, к каким точкам относится размер L 180 мм.

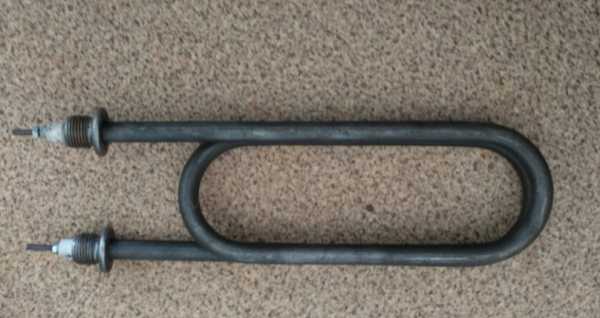

Форма ТЭН с размером L 180 мм: как задать гибку
Для изготовления по форме передайте чертёж или эскиз с контуром, размерами и радиусами изгибов. Отдельно отметьте, от каких точек вести размеры и где должны располагаться выводы.
Делаем по чертежу, эскизу, образцу. Радиус и конфигурацию не стоит определять только по фотографии без размеров.
Проверка мультиметром: сопротивление 30,2 Ом
- Отключите ТЭН от сети и отсоедините его выводы от схемы.
- Измерьте сопротивление между контактами мультиметром в режиме омметра.
- Ожидаемое сопротивление в рабочем режиме по расчёту: 30,2 Ом. Расчётный ток составляет 7,27 А.
Измерение сопротивления спирали не заменяет отдельную проверку изоляции относительно оболочки.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 12 мм; можно 11, 13 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 24 %.
Что можно изменить по заказу при длине 180 мм
При сохранении согласованной длины по заказу меняем материал оболочки, напряжение и мощность, форму изгиба и исполнение присоединения. Для подбора укажите условия работы и передайте чертёж: мощность этого ТЭН составляет 1,6 кВт.
Варианты необходимо согласовать с учётом среды и требуемой нагрузки. Одного совпадения размера недостаточно для подбора.
Что прислать для изготовления
- Чертёж или эскиз с размерами и радиусами изгибов.
- Сведения о среде и условиях установки.
- Требуемые напряжение и мощность.
- Данные о штуцере, резьбе и контактных стержнях.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец. Также они используются в проточных водонагревателях, устанавливаясь в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели подходят для стиральных машин, где закрепляются снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Какая длина контактного стержня бывает?
В таблице ГОСТ для кодов A-H указаны длины 40, 65, 100, 125, 160, 250, 400 и 630 мм. Для конкретного ТЭН длину нужно сверить с чертежом.
Можно ли сделать нержавейку?
В маркировке этого изделия уже указана нержавеющая оболочка. Марка стали в названии не приведена.
Можно ли с другой резьбой штуцера?
По заказу можно согласовать другое исполнение. Пришлите обозначение ответной части или чертёж резьбового соединения.
Что если нагрузка выше предела?
Превышение допустимой для среды нагрузки может привести к перегреву и выходу ТЭН из строя. Значение 15,0 Вт/см² для кода J встречается в каталогах, но допустимую нагрузку для конкретных условий нужно подтвердить отдельно.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
