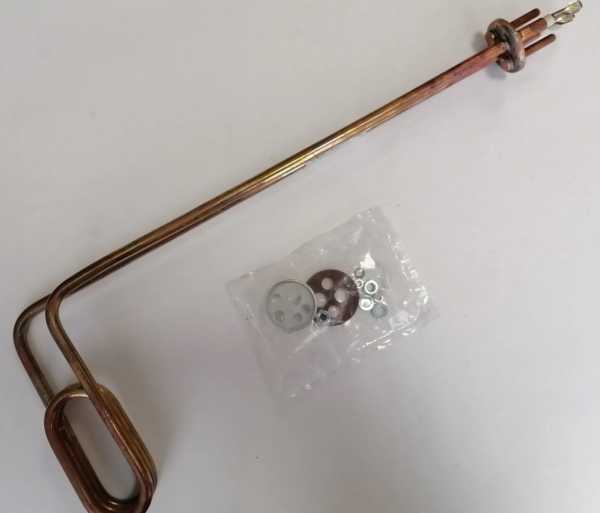

ТЭН 2 квт (загнутый) для FCR 21/60, SHW 200-400

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «ТЭН 2 квт (загнутый) для FCR 21/60, SHW 200-400» мы точно знаем 2 кВт - это мощность. Указание «загнутый» говорит о том, что трубка изогнута, а не прямая. Модели FCR 21/60 и SHW 200-400 - это марки оборудования, для которого ТЭН предназначен, но по ним невозможно восстановить геометрию нагревателя: длину, диаметр, радиус изгиба, расположение контактных стержней, тип крепления.

Среда и материал оболочки: вода, воздух, масло

По названию среда не указана. В каталогах производителей для каждого ТЭН указывают буквенный код среды по ГОСТ 13268-88. Например:

• X - вода, слабые растворы (pH 5 - 9), оболочка медь/латунь, предельная удельная мощность 9,0 Вт/см².
• J - вода, слабые кислоты (pH 5 - 7), нержавеющая сталь, 15,0 Вт/см².
• P - вода, слабые щёлочи (pH 7 - 9), углеродистая сталь, 15,0 Вт/см².
• Z - масла, жиры, углеродистая сталь, 3,0 Вт/см².
• S - неподвижный воздух до 450°C, углеродистая сталь, 2,2 Вт/см².

Без знания среды нельзя правильно выбрать материал оболочки и рассчитать активную длину. Если поставить ТЭН для воздуха в воду, он быстро перегорит из-за превышения удельной мощности.

Главная цифра раздела: 9,0 - 15,0 Вт/см² для воды, 2,2 - 3,0 Вт/см² для масла и воздуха.

Крепление: штуцер, гайка, фланец, межосевое

В названии тип крепления не указан. У производителей распространены:

• Штуцер с резьбой (M16×1,5; M18×1,5; M22×1,5; G½" и др.)
• Гайка под ключ с прокладкой
• Фланец с отверстиями под болты
• Без крепления (просто вставляется в глухое отверстие)

Для моделей FCR 21/60, SHW 200-400 часто применяется штуцер с резьбой G½" или M22×1,5, но это не точно. Межосевое расстояние (расстояние между осями контактных стержней) тоже неизвестно - оно может быть 40, 65, 100 мм и т.д. по ГОСТ.

1. Снимите старый ТЭН.
2. Измерьте диаметр резьбы или наружный диаметр фланца.
3. Замерьте расстояние от центра крепления до оси стержней (межосевое).

Форма и гибка: как передать форму и радиус

«Загнутый» - значит трубка изогнута в одной или нескольких плоскостях. Чтобы изготовить точную копию, нужен эскиз или образец. Основные параметры:

• Радиус изгиба (обычно от 15 до 50 мм)
• Угол изгиба
• Направление (вправо/влево)
• Длина прямых участков до и после гиба

У производителей минимальный радиус гибки зависит от диаметра оболочки: для Ø10 мм - не менее 15 мм, для Ø13 мм - 20 мм, для Ø16 мм - 25 мм. Контактные стержни должны находиться на прямом участке не ближе 20 мм от начала гиба (по ГОСТ).

Лучший способ передать форму - прислать фотографию старого ТЭН с линейкой или сделать его отпечаток на бумаге.

Что прислать

Для заказа точной замены без маркировки нам нужно:

• Фото старого ТЭН с двух сторон с линейкой
• Длина трубки (развёрнутая) - если можно измерить
• Диаметр оболочки (штангенциркулем)
• Длина контактных стержней от торца трубки до конца
• Расстояние между осями стержней (межосевое)
• Тип крепления и его размеры (резьба, диаметр фланца)
• Радиус и угол изгиба (можно нарисовать от руки)
• Среда нагрева (вода, масло, воздух)
• Напряжение (220 В, 380 В и т.д.)

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где ТЭН устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где нагреватель встроен в проточную часть циркуляционной помпы.
